产品概述：

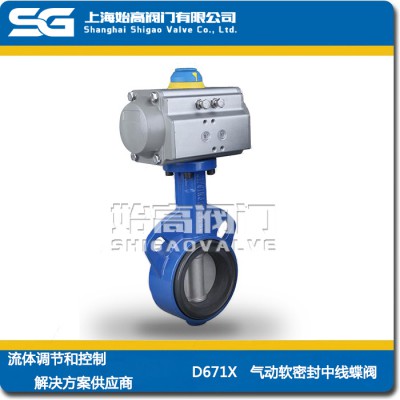

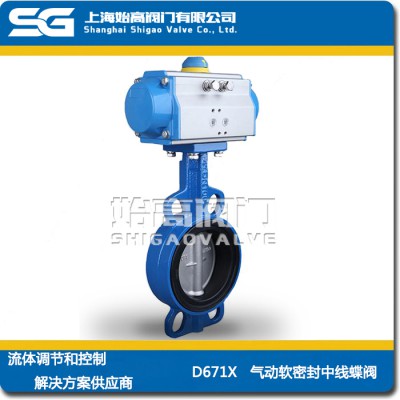

D671X气动软密封中线蝶阀采用中线型设计，其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化物质。广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医药、等系统流体管线上作调节和截流装置。
产品参数：
公称通径：DN50-DN1200
公称压力：1.6MPa
适用介质：水、腐蚀性介质等
适用温度：0℃-120℃
阀体材质：球墨铸铁、碳钢、不锈钢
连接方式：对夹连接、法兰连接
阀座材料：橡胶、聚四氟乙烯
产品零部件材质：
| 序号 | 名称 | 材质 |  |
|
| C | P | |||
| 1 | 阀座 | 橡胶、PTFE | ||
| 2 | 圆柱销 | 45钢 | 不锈钢 | |
| 3 | 蝶板 | 碳钢或不锈钢 | 不锈钢 | |
| 4 | 阀体 | 碳钢 | 不锈钢 | |
| 5 | 螺栓 | 碳钢 | 不锈钢 | |
| 6 | 阀杆 | 不锈钢 | 不锈钢 | |
| 7 | 键 | 45钢 | 不锈钢 | |
| 8 | 衬套 | 铜基粉末冶金 | 铜基粉末冶金 | |
| 9 | O形圈 | 橡胶、PTFE | ||
产品尺寸：
| DN | L | L1 | L2 | H | H1 | D | D1 |
| 50 | 42 | 141/159 | 71/83 | 269/281 | 68 | 52.9 | 120 |
| 65 | 44.7 | 159/211 | 83/95 | 283/303 | 75 | 64.5 | 136.2 |
| 80 | 45.2 | 159/248 | 83/107 | 289/309 | 93 | 78.8 | 160 |
| 100 | 52.1 | 211/269 | 95/123 | 320/338 | 104 | 104 | 185 |
| 125 | 54.4 | 248/269 | 107/123 | 351/366 | 118 | 123.3 | 215 |
| 150 | 55.8 | 269/345 | 123/152 | 380/405 | 133 | 155.6 | 238 |
| 200 | 60.6 | 345/409 | 152/172 | 435/477 | 165 | 202.5 | 295 |
产品应用：
中线软密封蝶阀采用中线型设计，具有结构简单、密封可靠、双向密封等特点，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用适应的材质。
