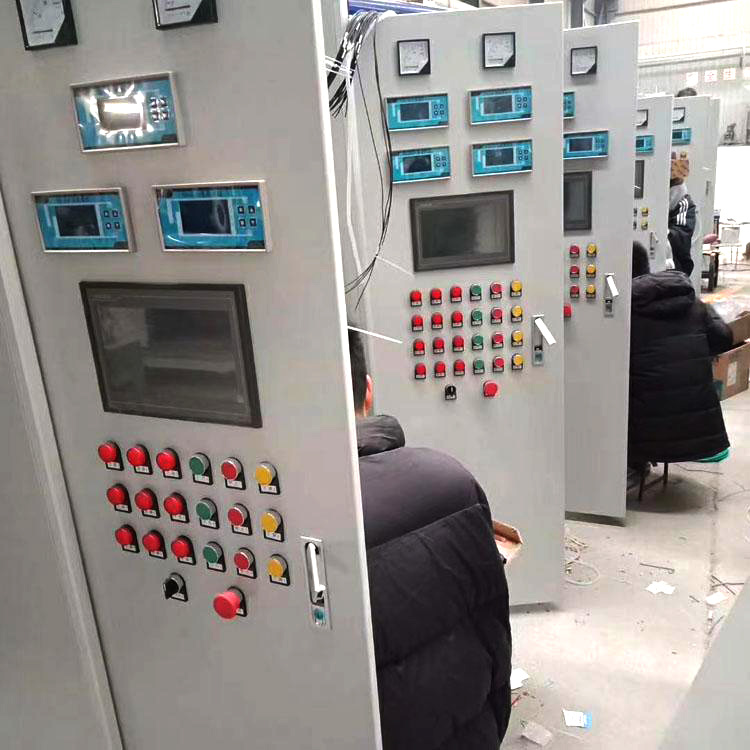

KSH-III 闸门开度荷重仪 开度仪

三、技术参数

1、测量项目：开度1路，600米（MAX）；荷重2路，400吨（MAX）

2、分辨力：开度1cm；荷重0.1吨

3、测量精度：开度±2cm；荷重±1%F.S±1个字

4、显示方式：4*8位中文字库LCD显示。

5、传感器与显示器之间连接方式：485码信号-4芯RVVP电缆

6、传感器与显示器之间有线距离：大于1KM

7、输出数据远传方式：485信号

8、报警、控制功能

1）报警控制信号：继电器触点。触点容量：3A24VDC，3A250VAC。

2）上限：当开度大于等于上限值时, 上限继电器触点吸合;

3）下限：当开度小于等于下限值时，下限继电器触点吸合;

4）左荷重超载预报警：左荷重值大于等于该数值时，继电器吸合。（如果不需要该控制，把“荷重超载预报警”参数项设为很大值，比如“50000”）

5）右荷重超载报警：右荷重值大于等于该数值时，继电器吸合。（如果不需要该控制，把“荷重超载报警”参数项设为很大值，比如“50000”）

9、显示器内单片微机加有Watchdog，以防止运行变乱。

10、使用条件：

环境温度：-25℃ ~ +60℃

     相对湿度：≤95%(RH40℃)

     供电电压：AC220 V ±10%～50Hz

     功    耗：≤20W

11、显示仪尺寸：160（W）×80（H）×105（D）mm

屏装开孔尺寸：152（W）×76（H）mm

四、 前面板布置图和后面板接线特性（显示器前、后面图如下图所示）

上面一排插座特性，定义参见下表:

R0，R1为荷重变送器电流输入+， G为传感器地，V2（+24V）为荷重变送器电源。

下面一排插座特性，定义参见下表。

五、工作原理

开度传感器与闸门启闭机相联，把闸门的提升开度转变为对应的数字编码后，传递到仪表本体，由微机读入、译码、标度变换、显示输出。同时与设定的上限、下限、预置各个开度整定点进行比较判断，汉字说明实时工作状态，并使相应的继电器触点动作。

荷重传感器安装于平衡轮支座下端，当起吊闸门时，传感器受力，动态输出电流信号，经电缆传送到仪表本体，经信号调理，A/D转换，由微控制器读入，数字滤波标度变换，显示输出。同时与设置的报警整定点进行比较，当A、B路测量值超过报警值时，发出声、光报警，并使相应继电器触点动作。
