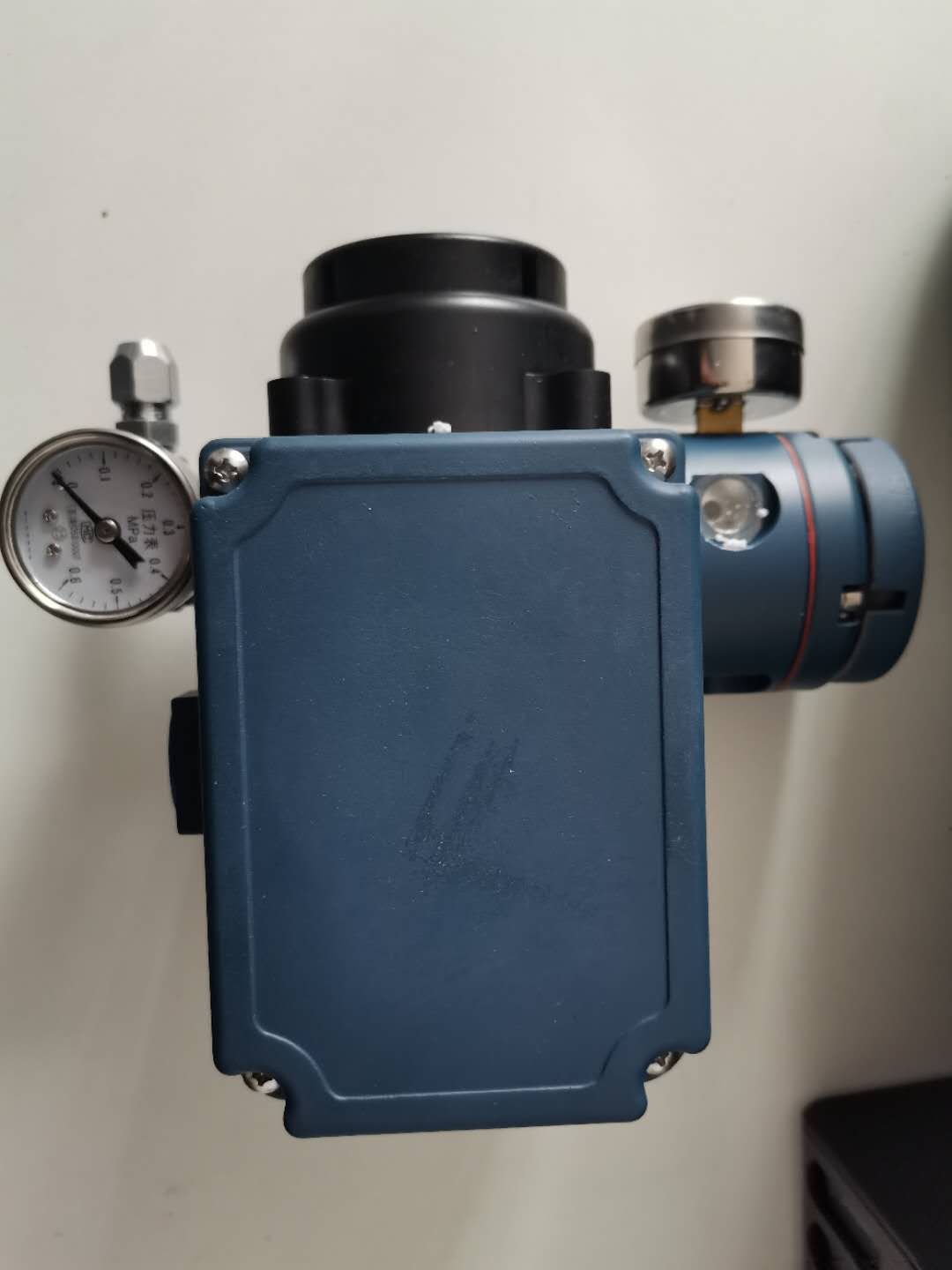

ZPZD系列智能阀门定位器是基于微处理器的电 - 气阀门定位器。它可从控制设备接收直流信号并控制阀门的开启。 除了此基本功能之外ZPZD还具有通信能力、自动配置程序和自诊断功能，可提高生产力和工厂的生产效率。
主要特点
适用性广
※ 独创新型非线性自适应 PID 控制，超强鲁棒稳定性及强抗干扰能力，广泛适应不同控制对象。
※ 快速调试整定。60mm 行程（DN200 口径）以下调节阀调试整定时间小于 2 分钟；大口径阀门依据气源流量均可快速整定；
※ 流量组态控制，可默认选择或用户自定义组态；
※ 位置反馈由软件实现，可变换反馈形式，满足用户特定要求；
※ HART 协议或 FF 总线模块可选择配置；
※ 环境适应性强。可在-40℃～+7℃及-50℃～+85℃温度范围可选择配置使用，可抗冲击振动及强电磁干扰。
调试、使用极其方便
• 自动设定
其自动设定软件是一个全自动配置程序。与其它品牌的智能定位器不同，ZPZD 无需外部设备。 执
行基本配置不需要电脑或专用通讯器，只需按一下整定开关键便可自动运行程序，完成安装调试工作。
• 用户可自设流量特性
用户可自设定位器的输入 / 输出特性，从而修正阀门的总体特性，应对具体的生产过程。
有效合理的维护
• 减少备件库存
由于各技术参数都可以通过软件配置进行更改，所以，可保证备件库存的少量化。
• 自诊断
ZPZD 的自诊断程序保证了快速正确的控制阀故障排除措施。
同时适用于单作用执行机构和双作用执行机构，借助双作用放大器，ZPZD可以安装在双作用执行机构上；
同时适用于直行程执行机构和角行程执行机构，借助角行程执行机构的安装支架， 可方便
地将 ZPZD安装到角行程执行机构上。
功能说明
适用的执行机构
• 单作用执行机构和双作用执行机构
• 直行程执行机构和角行程执行机构
认 证
ZPZD3100型产品通过CNEX防爆安全认证
隔爆等级：Ex ia IICT6 及Exd IICT6
证书编号：CNEx10.1560及CNEx10.1561
控制信号输入
4-20 mA 直流信号 （可分程配置－最小量程为 4mA）
输入阻抗
基本型：最大300Ω
20 mA DC
带通讯协议功能型：最大800Ω
20 mA DC
