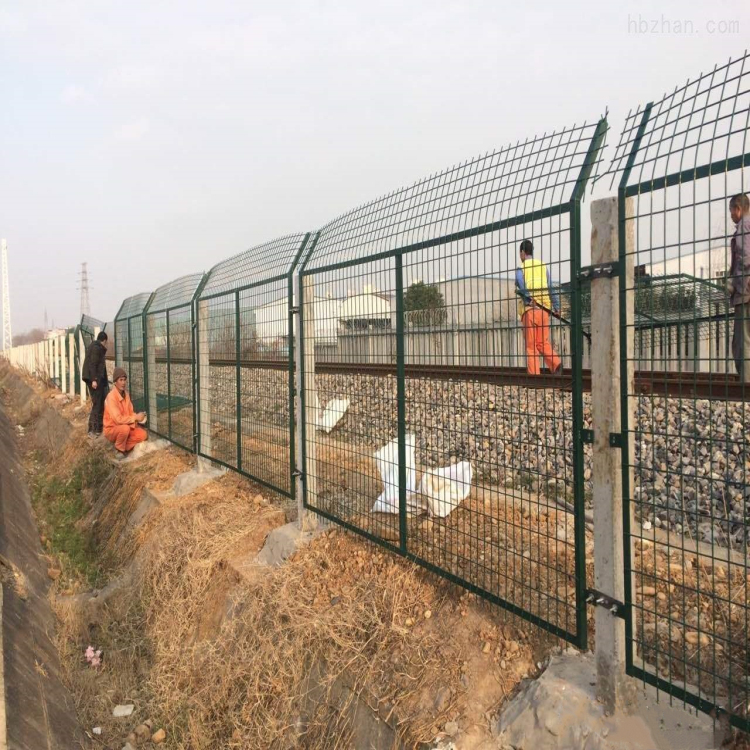

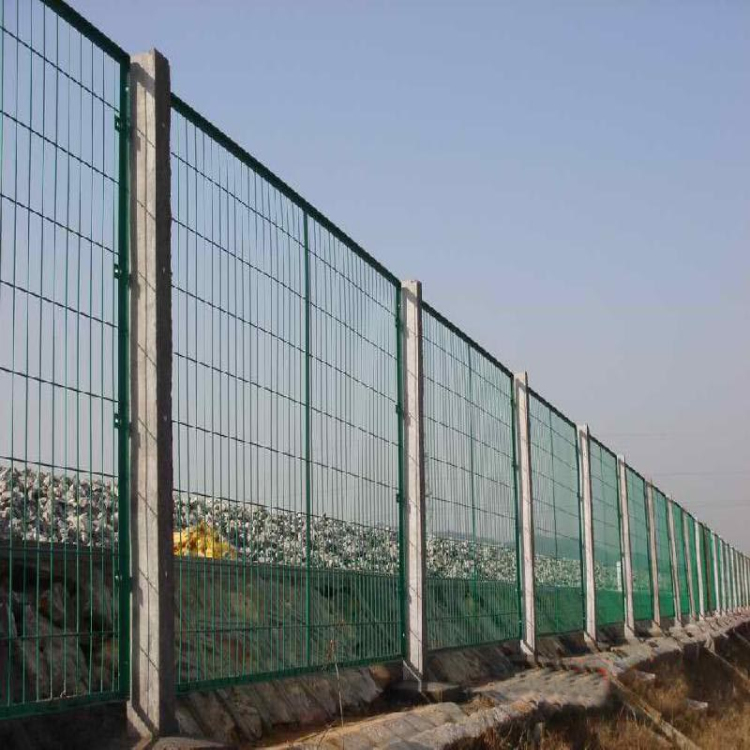

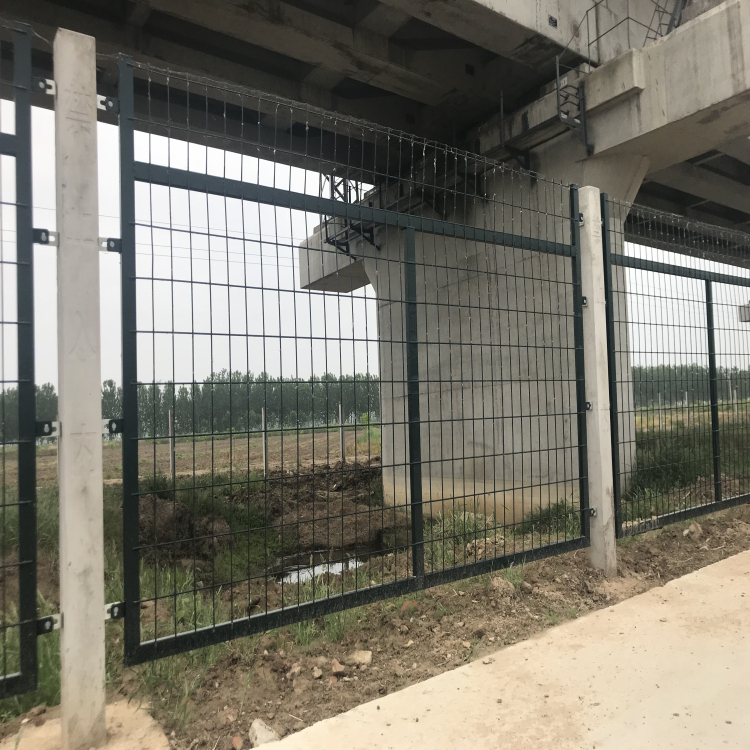

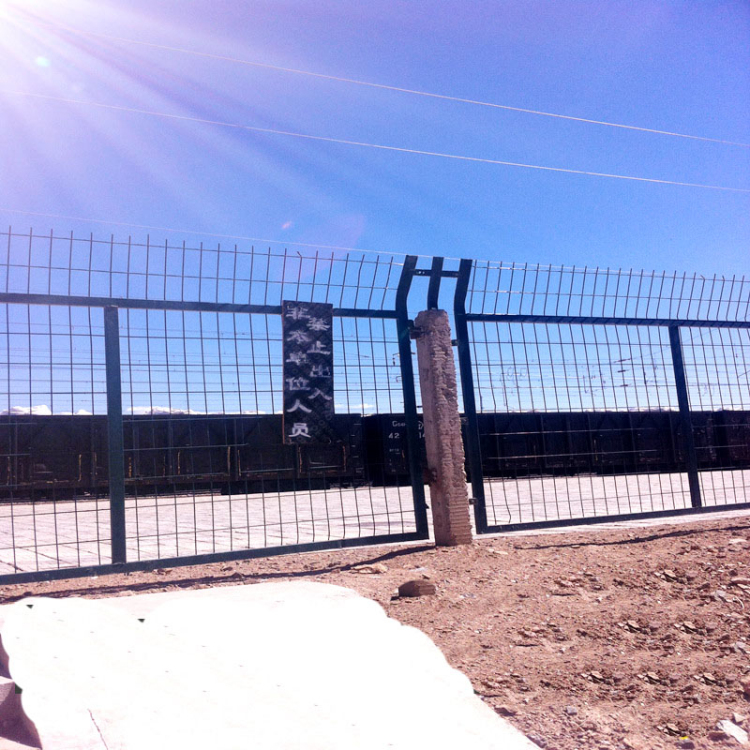

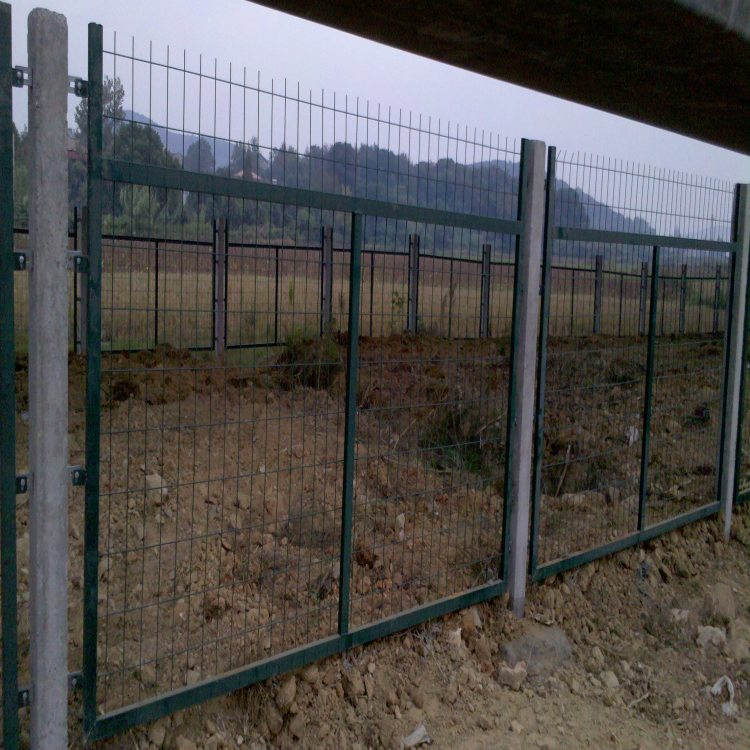

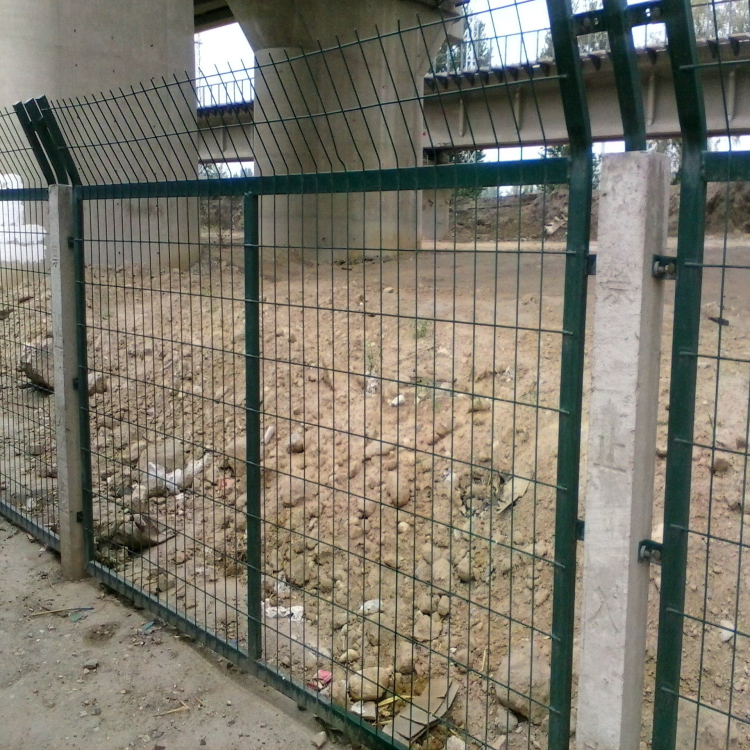

高速铁路桥下防护栅栏:
1 此高速铁路桥下防护栅栏使用范围：适用于高速铁路桥梁墩高3米及以上旱桥地段的铁路封闭。
2 高速铁路桥下防护栅栏 技术标准：铁路工程建设通用参考图（桥下防护栅栏 通线（2012）8002）。
3 高速铁路桥下防护栅栏 技术要求：
3.1钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成，防护高度1.8m。
3.2立桩
立柱采用C30钢筋混凝土预制，截面尺寸120mm*120mm，高度2.5m。预制立时预留四个￠12mm圆孔，安装时通过螺杆固定两侧连接板。
3.3金属网片
金属网片采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm；内部网丝采用HPB300 ￠4.0mm高线冷拔钢丝，规格75mm*150mm。
3.4连接板与螺栓。
立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm，根据不同使用位置分A、B两种形式。连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/m2。
连接板的精度要求：长度误差≤1.0mm，宽度误差≤0.5mm，厚度误差≤0.5mm，孔眼位置偏差≤1.0mm。
3.5金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑（或喷塑）处理，镀锌量270g/m2，浸塑厚度0.8mm～1.2mm，颜色选用墨绿色。涂层应均匀，颜色一致，表面光滑，无流柱，滴瘤、粉泡、漏铁等缺陷。
