（气动粉体蝶阀）供应商，上海始高阀门有限公司提供（气动蝶阀）标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述：

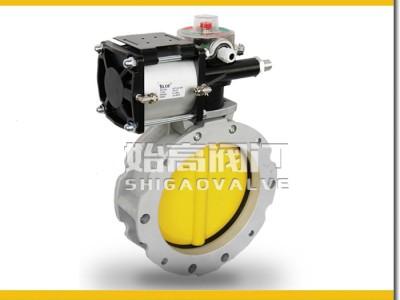

BLF气动粉体蝶阀是专门用于粉体和颗粒物料的工业产品。阀体采用轻巧的高压铸铝合金制成，蝶板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成的软性密封使其非常适合各种粉体/颗粒物料的应用场合，特别是对于磨损性强的物料。在重力落料或气力输送的粉体、颗粒物料处理系统中，蝶阀常常被安装在料斗、筒仓、螺旋输送机出口以及气送管路上。

产品参数：
公称通径：DN100-DN400
公称压力：0.4MPa
适用介质：粉体、颗粒
适用温度：0℃-70℃
阀体材质：铝合金
传动方式：手动、气动

产品配件：


产品尺寸：
单法兰蝶阀：

口径	φA	φB	φC	φD	E	F	G	φR	S	T	U	V	Z
100	95	180	220	105	250	115	35	220	40	80	M12	50	M10
150	150	200	228	163	290	115	35	228	40	80	M12	50	M10
200	200	250	278	213	340	115	35	278	40	80	M12	50	M10
250	250	300	328	263	390	115	35	328	40	80	M12	50	M10
300	300	350	378	313	440	115	35	378	40	80	M12	50	M10
350	350	400	440	363	530	123	50	440	40	80	M12	50	M10
400	400	470	530	413	580	123	50	530	40	80	M12	50	M10

双法兰蝶阀：

口径	φA	φB	φC	φD	E	F	G	φR	S	T	U	V	Z
100	95	180	220	-	250	77	35	220	-	80	M12	50	M10
150	150	200	228	-	290	77	35	228	-	80	M12	50	M10
200	200	250	278	-	340	77	35	278	-	80	M12	50	M10
250	250	300	328	-	390	77	35	328	-	80	M12	50	M10
300	300	350	378	-	440	77	35	378	-	80	M12	50	M10
350	350	400	440	-	530	85	50	440	-	80	M12	-	-
400	4400	470	530	-	580	85	50	530	-	80	M12	-	-

产品应用：

双法兰粉体蝶阀带有两个相同的法兰面，而单法兰蝶阀部配有一个伸出的连接环用以安装软套管。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。工业化的设计加长特殊复合材料的使用，使粉体蝶阀具有结构紧凑轻巧、蝶板耐磨、密封寿命长、安装维护方便等特点。
