产品概述：

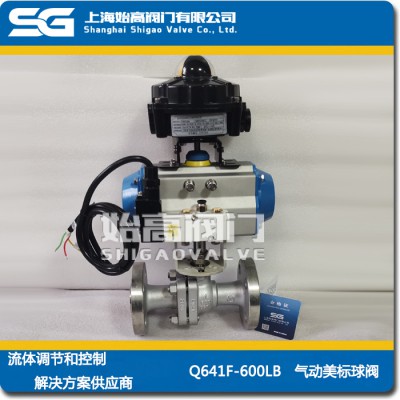

Q641F气动美标法兰球阀采用活塞式气动执行器和法兰美标球阀组成。球阀采用美标API608，API6D标准，可以采用全通径或缩减结构，流阻小，密封可靠。用于液化气，天然气介质可以采用防静电结构，使阀杆与阀体之间或阀杆、球体、阀体之间电阻小于10欧姆。有浮动球或固定球结构。法兰采用ANSI/ASME B16.5标准，可以和进口设备安装或替换。

产品参数：
公称通径：1/2"-8"
公称压力：150LB-400LB
适用介质：水、油、气等
阀体材质：铸钢、不锈钢
设计标准：API 6D、ANSI B16.34
结构长度：API 6D、ANSI B16.10
法兰连接：ANSI B16.5
试验和检验：API 6D、API 598

产品零部件材质：

序号	零件名称	材质
		C	P	R
1	右阀体	A216-WCB	A351-CF8	A351-CF8M
2	螺母	A194-2H	A276-304	A276-316
3	垫片	PTFE、石墨金属复合垫
4	螺栓	A193-B7	A276-304	A276-316
5	阀体	A216-WCB	A351-CF8	A351-CF8M
6	阀座	PTFE、尼龙、对位聚苯、硬质合金
7	球体	A182-F304	A182-F304	A182-F316
8	阀杆	A276-410	A276-304	A276-316
9	垫片	A276-304	A276-304	A276-316
10	填料	PTFE、柔性石墨
11	衬套	PTFE复合轴套
12	压盖	A216-WCB	A351-CF8	A351-CF8M
13	螺栓	A193-B7	A276-304	A276-316
14	螺栓	A193-B7	A276-304	A276-316
15	连接支架	A351-CF8	A351-CF8	A351-CF8
16	螺栓	A193-B7	A276-304	A276-316
17	连接套	A351-CF8	A351-CF8	A351-CF8
18	气动装置	AT系列、AW系列
19	位置指示器	塑料

产品尺寸：

Class 150外形及连接法兰尺寸
mm	in	L	L1	L2	H	D	D1	D2	C	f	n-d
15	1/2	108	141/159	71/83	204/235	89	60.5	35	10	1.6	4-15
20	3/4	117	141/159	71/83	209/240	99	69.9	43	105	1.6	4-15
25	1	127	159/211	83/95	214/256	108	79.2	51	11.5	1.6	4-15
32	1-1/4	140	211/248	95/107	257/277	117	88.9	64	13	1.6	4-15
40	1-1/2	165	248/269	107/123	274/292	127	98.6	73	14.5	1.6	4-15
50	2	178	248/269	107/123	290/300	152	120.7	92	16	1.6	4-19
65	2-1/2	190	269/345	123/152	310/335	178	139.7	105	18	1.6	4-19
80	3	203	269/345	123/152	346/368	191	152.47	127	19.5	1.6	4-19
100	4	229	345/409	152/172	378/410	229	190.5	157	24	1.6	8-19
125	5	356	409/438	172/187	425/450	254	215.9	186	24	1.6	8-22
150	6	394	550/600	215/240	468/531	279	241.3	216	25.5	1.6	8-22
200	8	457	633/730	262/330	583/618	343	298.5	270	28.5	1.6	8-22

产品应用：


气动美标球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
