（气动碳钢法兰球阀）供应商，上海始高阀门有限公司提供（气动球阀）标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述：

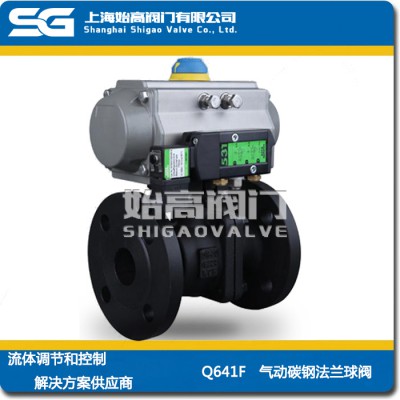

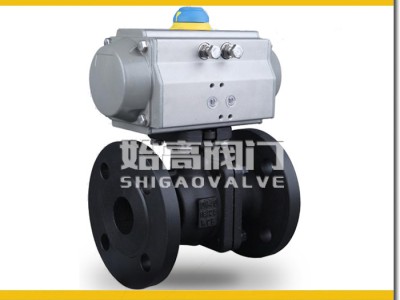

Q641F气动碳钢法兰球阀是球阀配上气动执行器，气动执行器的执行速度相对较快，再很大程度上节约了人力资源以及时间。气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。


产品参数：
公称通径：DN15-DN200
公称压力：1.6MPa-4.0MPa
适用温度：-20℃-180℃
适用介质：水、油、气等
阀体材质：碳钢、铸钢、不锈钢
设计标准：GB/12237
结构长度：GB/12221
法兰尺寸：GB/9113 JB/T79
试验和检验标准：GB/T13927 JB/T9092

产品零部件材质：

序号	名称	C	P	R
1	右阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	垫片	PTFE、石墨金属复合垫
4	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀体	WCB	ZG1Cr18NiTi	ZG1Cr18Ni12Mo2Ti
6	阀座	PTFE、尼龙、PPL、硬质合金
7	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti
10	填料	PTFE、柔性石墨
11	衬套	PTFE复合轴承
12	压盖	WCB	ZG1Cr18NiTi	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti

产品尺寸：

DN	L	L1	L2	H	D	D1	D2	C	f	n-φd
15	130	141/159	71/83	204/235	95	65	46	14	2	4-φ14
20	140	141/159	71/83	209/240	105	75	56	16	2	4-φ14
25	150	159/211	83/95	214/256	115	85	65	16	2	4-φ14
32	165	159/248	83/107	257/277	140	100	76	18	2	4-φ18
40	180	211/248	95/107	274/292	150	110	84	18	3	4-φ18
50	200	248/209	107/123	290/300	100	120	99	20	3	4-φ18
65	220	248/315	107/141	310/335	185	145	118	20	3	4-φ18
80	250	269/345	123/152	346/368	200	160	132	20	3	8-φ18
100	280	345/409	152/172	378/410	220	180	156	22	3	8-φ18
125	320	409/550	172/215	425/450	250	210	184	22	3	8-φ18
150	360	550/600	215/240	468/531	285	240	211	24	3	8-φ22
200	400	600/633	240/262	583/618	340	295	266	24	3	12-φ22

注：
1、系列球阀结构长度及法兰尺寸可根据JB/T79标准或用户要求设计制造。
2、根据不同阀门扭矩、使用介质适配的执行器型号可能有所不用，相关尺寸随之变化。
