Q641F-16P气动不锈钢法兰球阀
点击图片查看原图
产品: 浏览次数:322Q641F-16P气动不锈钢法兰球阀
品牌: 上海始高阀门
口径: DN15-DN400
材质: 不锈钢
介质:
单价: 1.00元/个
最小起订量: 1 个
供货总量: 999 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-11-25 18:28
  询价
详细信息
(气动不锈钢法兰球阀)供应商,上海始高阀门有限公司提供(气动球阀)标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述:
Q641F-16P气动不锈钢法兰球阀是球阀配上气动执行器,气动执行器的执行速度相对较快,再很大程度上节约了人力资源以及时间。气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。

产品参数:
公称通径:DN15-DN200
公称压力:1.6MPa-4.0MPa
适用温度:-20℃-180℃
适用介质:水、油、气等
阀体材质:碳钢、铸钢、不锈钢
设计标准:GB/12237
结构长度:GB/12221
法兰尺寸:GB/9113 JB/T79
试验和检验标准:GB/T13927 JB/T9092

产品零部件材质:
气动不锈钢法兰球阀零部件图
序号 名称 C P R
1 右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 垫片 PTFE、石墨金属复合垫
4 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀体 WCB ZG1Cr18NiTi ZG1Cr18Ni12Mo2Ti
6 阀座 PTFE、尼龙、PPL、硬质合金
7 球体 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 垫片 1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti
10 填料 PTFE、柔性石墨
11 衬套 PTFE复合轴承
12 压盖 WCB ZG1Cr18NiTi ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 连接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 连接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti

产品尺寸:
气动不锈钢法兰球阀尺寸图
DN L L1 L2 H D D1 D2 C f n-φd
15 130 141/159 71/83 204/235 95 65 46 14 2 4-φ14
20 140 141/159 71/83 209/240 105 75 56 16 2 4-φ14
25 150 159/211 83/95 214/256 115 85 65 16 2 4-φ14
32 165 159/248 83/107 257/277 140 100 76 18 2 4-φ18
40 180 211/248 95/107 274/292 150 110 84 18 3 4-φ18
50 200 248/209 107/123 290/300 100 120 99 20 3 4-φ18
65 220 248/315 107/141 310/335 185 145 118 20 3 4-φ18
80 250 269/345 123/152 346/368 200 160 132 20 3 8-φ18
100 280 345/409 152/172 378/410 220 180 156 22 3 8-φ18
125 320 409/550 172/215 425/450 250 210 184 22 3 8-φ18
150 360 550/600 215/240 468/531 285 240 211 24 3 8-φ22
200 400 600/633 240/262 583/618 340 295 266 24 3 12-φ22
注:
1、系列球阀结构长度及法兰尺寸可根据JB/T79标准或用户要求设计制造。
2、根据不同阀门扭矩、使用介质适配的执行器型号可能有所不用,相关尺寸随之变化。

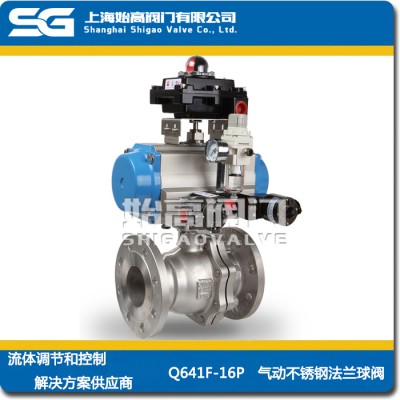

气动不锈钢法兰球阀实物图1

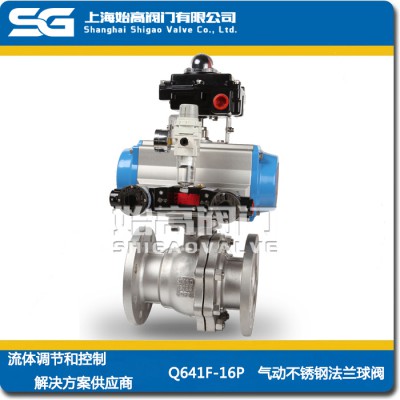

气动不锈钢法兰球阀实物图2
