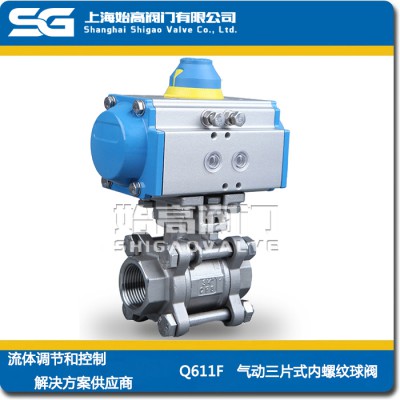

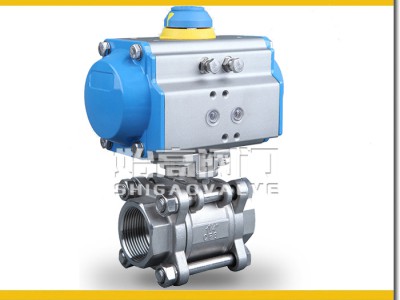

（Q611F气动不锈钢三片式球阀）供应商，上海始高阀门有限公司提供（气动球阀）标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述：
Q611F气动不锈钢三片式球阀只需要旋转90度的操作和很小的转动力矩就能关闭严密。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质。

产品特点：
1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也广泛使用。
4、操作方便，开关迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

产品参数：
公称通径：DN15-DN100
公称压力：1.6MPa-6.4MPa
适用温度：-20℃-180℃
适用介质：水、油、气等
阀体材质：不锈钢
设计标准：GB/12237 ANSI B16.34
试验和检验标准：JB/T9092 API 598



产品零部件材质：

序号	名称	材质
1	螺栓	不锈钢304
2	接头	不锈钢CF8、CF8M、CF3、CF3M
3	阀座	PTFE、尼龙、PPL、硬质合金
4	球体	不锈钢304、304L、316、316L
5	FATI	不锈钢CF8、CF8M、CF3、CF3M
6	螺母	不锈钢304
7	阀杆	不锈钢304、304L、316、316L
8	垫片	不锈钢304、316
9	填料	PTFE
10	压盖	不锈钢304、316
11	连接支架	不锈钢CF8
12	连接套	不锈钢304
13	螺栓	不锈钢304
14	气动执行器	AT系列
15	位置指示器	塑料

产品尺寸：

DN	in	d	L	G	L1	L2	D	L3	C	L0	H
15	1/2	15	72	1/2"	70	100	34	170	21	141/159	159/175
20	3/4	20	82	3/4"	85	110	50.5	185	26	141/159	167/183
25	1	25	90	1"	95	120	50.5	200	31	141/211	172/215
32	1-1/4	32	112	1-1/4"	110	131	50.5	225	38	159/211	210/230
40	1-1/2	40	120	1-1/2"	201/209	98/108	50.5	260	46	211/248	218/248
50	2	50	145	2"	209/242	108/120	65	300	60	211/269	248/283
65	2-1/2	65	185	2-1/2"	242/275	120/132	77.5	-	-	248/315	273/320
80	3	80	210	3"	275/332	132/148	91	-	-	269/345	313/335

注：
1、系列球阀结构长度及法兰尺寸可根据JB/T79标准或用户要求设计制造。
2、根据不同阀门扭矩、使用介质适配的执行器型号可能有所不用，相关尺寸随之变化。
