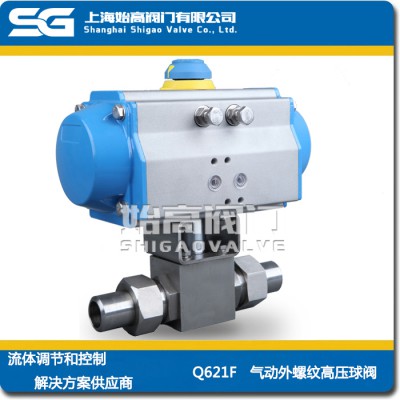

KHB气型动液压高压球阀
点击图片查看原图
产品: 浏览次数:290KHB气型动液压高压球阀
品牌: 上海始高阀门
口径: DN15-DN100
材质: 不锈钢
介质:
单价: 1.00元/个
最小起订量: 1 个
供货总量: 999 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-11-25 18:28
  询价
详细信息
(气动液压高压球阀)供应商,上海始高阀门有限公司提供(气动球阀)标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述
KHB气动液压高压球阀主要应用于液压管路中控制油液的流通和截止。本球阀具有流阻损失小,密封性能可靠,操作方便,外观精美等特点。阀体采用钢制锻件,表面镀铬,镀黄锌。

产品参数:
KHB气动液压高压球阀选型图
1、系列代号:KHB(BKH)系列-阀块型球阀DN4-DN25,KHM(MKH)系列-袖套型球阀DN32-DN50。
2、连接代号:M**、G**、**LR、**SR、PT**、NPT**。
3、公称通径:04、06、08、10、13、16、20、25、32、40、50。
4、阀体、接头材料:1-45#、3-316不锈钢。
5、球芯、阀锁材料:1-45#、3-316不锈钢。
6、球封材料:1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)。
7、阀体与接头和阀锁处密封材料:1-NBR、2-FPM/FKM(氟橡胶)。
8、手柄形式:01-C型锌合金曲手柄、02-B型锌合金曲手柄、03-B型铸钢曲手柄、09-不带手柄。
备注:压力参数对应产品的材料为碳钢。材料1111为常规使用组合,PTFE材料使用时最高工作压力不超过100bar
气动液压高压球阀产品图

产品零部件:
名称 材料
阀体、阀盖 A105 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨

产品应用:
气动液压高压球阀实物图
气动液压高压球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开全闭的动作。实现对压力、流量、温度、液位等参数的调节。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。适用于介质是粘稠、含颗粒、纤维性质的场合,广泛用于石油、化工、轻工、高压设备、制药等工业自动控制系统中,作远距离集中控制或就地控制。

更多气动球阀产品:
气动液压高压球阀:http://www.valve-sg.com/productintro/1839.htm
气动球阀:http://www.valve-sg.com/littleclasspage/39.htm
球阀:http://www.valve-sg.com/bigclasspage/1classpage1.htm
