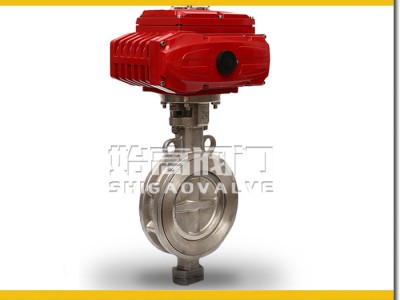

电动双偏心高性能蝶阀D972F
点击图片查看原图
产品: 浏览次数:241电动双偏心高性能蝶阀D972F
品牌: 上海始高阀门
口径: DN50-DN600
材质: 不锈钢
介质:
单价: 1.00元/个
最小起订量: 1 个
供货总量: 999 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-11-25 18:28
  询价
详细信息
(电动双偏心高性能蝶阀)供应商,上海始高阀门有限公司提供(电动蝶阀)标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述:
电动双偏心高性能蝶阀适合在高频次启闭工况下使用。其凭借优良的密封性能、超长的使用寿命和精致的外形优势,在诸多场合成功取代传统蝶阀、球阀、闸阀等。用于:中温水系统、压缩空气、真空系统,腐蚀性物料,烯烃物料。

产品参数:
公称通径:DN50-DN600
公称压力:0.6MPa-4.0MPa
连接形式:对夹式
阀体材质:碳钢、不锈钢

产品特点:
1、双偏心结构,阀杆、蝶板的两个偏心,实现阀门打开瞬间密封即脱离,减少摩擦损失,提高使用寿命。双偏心蝶板配合圆弧面阀座,密封面的机械摩擦系数仅为0.07,磨损极小,启闭轻松自如,有效延长使用寿命,达到20万次启闭无故障,200万次无金属损伤。
2、“沟槽”形圆弧面密封圈:
a:密封圈材料:可依照介质温度和压力,选加玻璃纤维或碳纤维(PTFE、RTFE、FPT)等,取得更高的工作性能。
b:有效利用“沟槽”形圆弧面密封圈形体变形,阀板在关闭时,阀座受挤压发生微量形变,实现弹性密封,比压均匀无泄漏。
c:在阀板关闭的时候,“C”形的结构形体变形,可以有效利用正向和反向介质自身的压力,实现双向无差别密封。
3、V型接叠设计的轴向填料,受填料压盖沿轴向压力作用,实现自激密封,有效防止外漏。适合高频率开、闭动作的工况。
4、阀轴采用侧销与阀板连接,有效提高了阀轴的强度(阀杆的抗剪切能力)。
5、阀轴两端均有特设的车轮毂式的开口定位环,有效的防止了阀板开启或关闭时造成的阀轴上下动作,从而直接造成顶撞执行器使之发生漏气现象。
6、蝶板四周边缘经镀铬处理之后,又经数控机床加工并打磨电抛光等多道加工工序,密封面光洁度达到11级(镜面级)。
7、阀腔内带过力矩限位设置,防止执行器力矩过大或其他突发情况,导致阀板关过,造成密封圈的损坏而出现内漏现象。

产品材料参数:
类型 高性能四氟密封蝶阀 高性能金属密封蝶阀
阀体 WCB、SS304、SS316 WCB、SS304、SS316
阀板 SS304、SS316 SS304、SS316
阀杆 17-4PH 17-4PH
阀座 POM、EPDM、PTFE、RPTFE SS316、0Cr12Mn5Ni4Mo3AI
轴套 SS304、PTFE SS304
填料 PTFE 石墨
压环 Q235、SS304、SS316 Q235、SS304、SS316

产品结构:
电动高性能蝶阀结构图
