首页 > 供应产品 > 电动不锈钢法兰球阀Q941F-16P

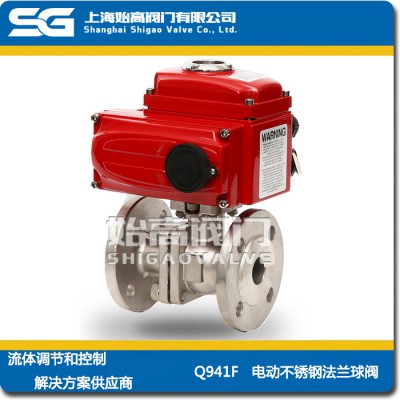

电动不锈钢法兰球阀Q941F-16P
点击图片查看原图
产品: 浏览次数:316电动不锈钢法兰球阀Q941F-16P
品牌: 上海始高阀门
口径: DN15-DN400
材质: 不锈钢
介质:
单价: 1.00元/个
最小起订量: 1 个
供货总量: 999 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-11-25 18:28
  询价
详细信息
电动不锈钢法兰球阀)供应商,上海始高阀门有限公司提供(电动球阀)标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述:
Q941F-16P电动不锈钢法兰球阀是一种转角90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径等并成一直径,介质可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点:
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩,可使用阀杆长期操作平衡灵活。
3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质的压力的增大而增大。
4、阀杆密封可靠,由于阀杆只做旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增大而增大。
5、由于聚四氟乙烯材料具有良好的自润滑性,与球体的摩擦损失小,球阀的使用寿命长。
电动不锈钢球阀实物图1
电动不锈钢球阀实物图2
电动不锈钢球阀实物图3

产品参数:
公称通径:DN15-DN400
公称压力:1.6MPa-6.4MPa
适用温度:-20℃-180℃ -20℃-350℃
阀体材质:A105、铸钢、不锈钢
适用介质:水、油、蒸汽、醋酸等腐蚀性介质
连接方式:法兰连接

产品执行器参数:
外壳 铝合金外壳,防水级别:IP67 电机电源 110/220V AC,380/440V AC,50/60Hz,±10%
控制电源 110/220V AC,50/60Hz,±10% 电机 鼠笼式异步电动机
限位开关 2×开(ON)/关(OFF),SPDT 辅助限位开关 2×开(ON)/关(OFF),SPDT
失效保护 内置热保护 指示器 连续的位置指示
手动操作 机械手柄 自锁装置 蜗轮,蜗轮杆机构提供自锁
机械限位 2个外部调整螺栓 干燥器 7-10W(110/220V AC)防冷凝
接线孔 M18 环境温度 -20℃-70℃
润滑 铝基润滑脂(EP) 材料 钢、铝合金、铝青铜、聚碳酸酯

产品尺寸:
电动不锈钢法兰球阀尺寸图
15 L D D2 D1 B H L1 Z-d
15 130 95 65 45 14 176 161 4-14
20 140 105 75 55 14 180 161 4-14
25 150 115 85 65 14 182 161 4-14
32 165 135 100 78 16 188 161 4-18
40 180 145 110 85 16 198 161 4-18
50 200 160 125 100 16 203 161 4-18
65 200 180 145 120 18 222 188 4-18
80 250 195 160 135 20 237 188 8-18
100 280 215 180 155 20 281 268 8-18
125 320 245 210 185 22 300 268 8-18
150 360 280 240 210 24 300 268 8-23
200 400 335 295 265 26 368 268 12-23
250 533 405 335 320 30 418 268 12-25
