全频接收机 • 罗盘导向 • 10W大功率发射机 • 彩屏显示 • 管线探测更深、更远、更准确 |
-
VLP2全频管线探测仪主要用于在地面探测地下电缆和金属管道的准确位置、埋深、走向、路径和信号电流强度。
▲ 应用范围
VLP2全频管线仪是专业管线探测、管线管理与维护、市政规划建设、动土施工等设计地下管线的单位探测给水、排水、燃气、热力、工业等各种管道以及电力、电信等各类电缆的理想设备，是管线仪更新换代的选择。
▲ 工作原理
VLP2全频管线仪采用电磁法探测地下管线，通过发射机对金属管线施加信号，在金属管线中生成管线电流并在管线周围产生二次磁场；通过接收机在地下地面测定管线的二次磁场，从而准确地确定管线的位置、埋深、走向、路径和信号电流强度。
▲ VLP2全频接收机
1、全频接收功能
· VLP2接收机突破性地实现了全频接收功能，预设55个主要探测频率
·根据现场条件，选用最合理的探测频率，提高对复杂管线的探测能力 ·兼容各种管线仪的工作频率，可与任意品牌的发射机一起使用
·已有管线仪的用户仅购置接收机即可升级整机性能
2、信号接收技术
·高灵敏度的新型接收线圈：动态范围达140dB，能够探测更深的管线和更远的距离
·特殊圈接收技术：压缩信号响应范围，提高探测信号的分辨率和密集管线的定位精确度
·利用双线圈技术消除或抑制空间及地下邻近管线的电磁干扰，
·抗杂波滤波器自动过滤干扰信号，显著提高探测信号的信噪比和信号稳定性，有利于密集管线的精确定位
·双核高速处理器提高信号处理与运算速度，管线定位、埋深测量和管线电流测量的速度更快
·实用的峰值信号标识以及清晰明确的彩色显示屏，让信号响应更加直观明确
·谷值箭头随距离变化，快速定位管线
·有限信号响应：有无管线一目了然，避免误测
3、彩屏接收机
·全天候彩屏显示，在强光和弱光环境下均能清晰显示屏幕内容
·实时测深功能：用于在追踪管线时指示参考深度
·导向罗盘功能：用于指示管线走向，以便精确定位和测深
4、通过软件升级新功能
VLP2通过软件免费配置和升级仪器功能，而不需对硬件作任何改动。未来可无限配置新的功能：新频率，新的彩色显示界面，数据存储与下载功能，GPS功能等等。
5、多种定位方法
VLP2具有三种定位方式：峰值法、谷值法、宽峰法，不同信号接收方式适用不同管线条件，有利于在复杂管线条件下对探测结果进行对比和相互验证。
·峰值法抗干扰能力强，在密集管线环境下定位和测深较为准确，适用于密集和复杂管线条件，是管线探测的良好定位模式。
·谷值法抗干扰能力一般但信号灵敏度较高，能够接收到深部管线信号，且探测距离较远，运用于探测大埋深或者长距离的单一管线。
·宽峰法的抗干扰能力和信号灵敏度介于峰值法与谷值法之间，可用于探测大埋深的单一管线。
6、多种测深方法
·70%特征点法经过多年实践验证的最准确有效的测深方法，即便在复杂条件下亦能保证测深精度
·直读测深方法适用于单一管线条件测深和深度参考
▲VLP2大功率发射机
1、10W大功率输出
·VLP2发射机采用10W大功率输出信号
·输出电压达50V，输出电流达1A，具有强大的直连法输出性能
·采用新型感应线圈，增大了感应线圈磁矩，感应激发性能比之前10W发射机提高30%左右
2、出色的信号输出性能
直连法和感应发输出性能，明显提高整机测深和测距性能，特别适用于探测大埋深管线和长距离管线。
3、自动阻抗匹配
·自动阻抗匹配功能充分发挥出大功率发射机的性能优势
·能够在高阻管线或干燥土壤等条件下实现有效激发
·无需严格要求接地条件，发射机对探测条件的适应能力明显增强。
4、三种信号施加方法
施加信号的主要目的是在目标管线中激发出最大的管线电流，同时抑制其它管线的干扰信号。
管线探测技术中，施加信号的方法为关键！
·直连法施加信号的信噪比高，信号选择性好，适用于存在出露点的管线及不相连的密集管线
·夹钳法对管线具有较好的选择性和集流作用，用于探测密集电缆及小口径管道
·感应法简单、迅速、有效，适用于无出露点或已知点、地下情况不明，不宜采用连接方式的管线
▲标准配置

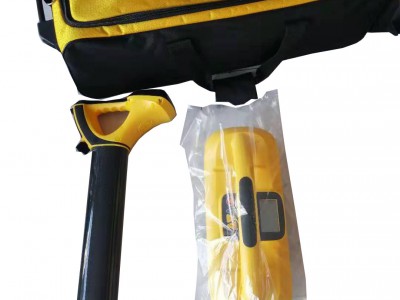

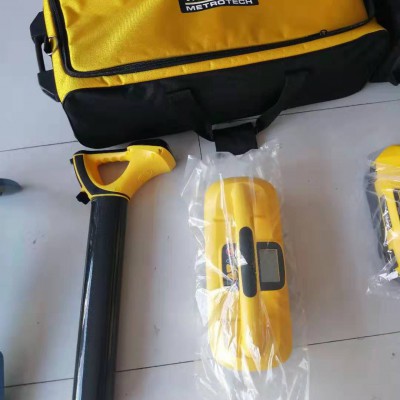

10W大功率发射机一个、全频接收机一个、直连线一根、夹钳一个、接地针一根、接收机电池盒一个、拉杆箱一个、中文操作手册一本。
