产品概述

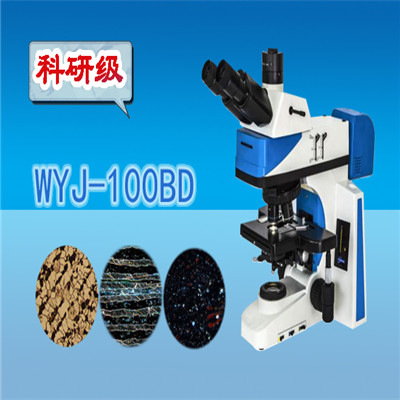

三目暗场金相显微镜WYJ-100BD采用优良的广阔远光学系统与多功能、模块化的设计理念，带有偏光装置、暗场装置，可实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究，或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数：50-1000X
◆产品特点：
1、采用了先进的广阔远光路设计，提供了*的光学系统。
2、采用大视野目镜和明暗场长距平场物镜，视场平坦，成像清晰。
3、配置了偏光、暗场装置、可选配微分干涉装置，拓展了功能。
4、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。
5、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
6、具有亮度调节功能，能够在转换物镜情况下自动调节光亮度。
◆典型应用：
1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验。
2、观察材料表面的某些特性，3、分析金属、矿相内部结构组织。
规格参数
一、显微镜参数：
|
配置
|
技术规格 Description
|
数量
|
|
目镜
|
大视野 PLAN 10X (视场数25mm） FN25
|
2pcs
|
|
平场广阔远消色差明暗场物镜 Plan lnflnity achromat BD objective
|
PLAN lnflnity 5X BD NA 0.1, WD 16.6
|
1pcs
|
|
PLAN lnflnity 10X BD NA 0.25, WD 16.0
|
1pcs
|
|
|
PLAN lnflnity 20X BD NA 0.40, WD 10.5
|
1pcs
|
|
|
PLAN lnflnity 50X BD NA 0.55, WD 5.1
|
1pcs
|
|
|
PLAN lnflnity 100X BD NA 0.8 WD 3.01
|
1pcs
|
|
|
三目镜筒 Trinocular tube and C-mount
|
Interpupillary distance 55mm-75mm 0.5x C-mount U-CTR30-2 Trinocular tube, FN26, fixed light pass, Bi/Photo: 50/50 100/0 0/100
|
1pcs
|
|
调焦机构 Foucus system
|
粗微动同轴调焦，微动格值：1微米，带锁紧和限位,较 大行程30mm，可放置试样高度40mm
|
1pcs
|
|
Coaxial coarse/fine focus system,with tension adjustable and limit stopper.
|
1pcs
|
|
|
minimum division of fine focusing 1 mm，Maximum stroke 30mm, the specimen height 40mm
|
1pcs
|
|
|
显微镜镜体 Microscope system
|
10w 效率高 率白色LED 色温温和 包含转换器 滤色片 明暗场切换装置 可调视场光阑
|
1pcs
|
|
Microscope frame with quintuplerevolving nosepiece,
|
1pcs
|
|
|
mechanicalstage（right handle）, 10w led illuminator, filter 32.5C-2.
|
1pcs
|
|
|
Corresponded to WEEE regulation，Switching device for dark field Adjustable field aperture
|
1pcs
|
|
|
转换器 Nosepiece
|
五孔 转换器
|
1pcs
|
|
eijing
|
1pcs
|
|
|
左右手操作可切换，高低位可调工作台The left and right hand operation can be switched, high and low adjustable stage
|
X 行程 77mm Y 行程 55mm
|
1pcs
|
|
X trip 77mm Y trip 55mm
|
1pcs
|
|
|
聚光镜 Brightfield condenser
|
阿贝聚光镜NA0.9 上下可升降 可调孔径光阑
|
1pcs
|
|
Brightfield condenser, N.A. 0.9, Up and down adjustable Adjustable aperture
|
1pcs
|
|
|
滤色片 Filter
|
Blue Green and yellow frosted glass
|
3pcs
|
|
电源 Power
|
100v~240v输入 100 v to 240 v input AC
|
1pcs
|
|
防尘罩 Dust cover
|
Dust cover
|
1pcs
|
二、目镜参数：
|
型号 Type
|
放大倍率 Magnification
|
视场直径(mm) F.O.V
|
外径(mm) Tube diameter
|
|
WF10X/25
|
10X
|
Φ25
|
Φ30
|
三、物镜参数：
|
放大倍率 Magnification
|
数值孔径 N.A
|
分辨率 R(μm)
|
工作距离WD(mm)
|
共轭距离Conjugate(mm)
|
齐焦距离Parfocus(mm)
|
盖玻片厚度CoverGlass(mm)
|
|
5X
|
0.15
|
2.10
|
12.8
|
∞
|
45
|
无
|
|
10X
|
0.25
|
1.10
|
10.7
|
∞
|
45
|
无
|
|
20X
|
0.40
|
0.70
|
8.9
|
∞
|
45
|
无
|
|
50X
|
0.55
|
0.55
|
4.6
|
∞
|
45
|
无
|
|
100X
|
0.80
|
0.42
|
2.15
|
∞
|
45
|
无
|
