产品概述

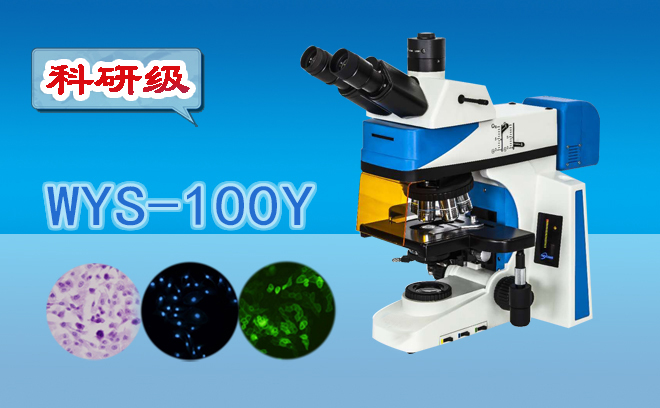

科研级三目荧光显微镜WYS-100Y可用于荧光显微观察和透射明视场观察，采用优良的无限远光学系统与模块化功能设计理念，可提供卓越的光学品质与操作性能，配置无放大率色差的无限远平场消色差荧光物镜和大视野目镜，光学系统成像清晰、明亮，视野广阔。符合人机工程学要求的机体设计，使您在操作过程中更加舒适与轻松。是生物学、细胞学、肿瘤学、遗传学、免疫学、改性沥青、材料科学等研究工作的理想仪器，可供科研、高校、医疗和防疫等部门使用。总放大倍数：40X-1000X
◆产品特点：
1、采用了先进的无限远光学系统设计，光学品质卓越。
2、配置了蓝B、绿G、紫V、紫外UV四个波段的荧光激发模块。
3、配置了大视野目镜与无限远平场消色差荧光物镜，视场平坦。
4、符合人机工程学的低位同轴纵横向调节手轮，操作舒适方便。
5、整机采用防霉处理，有效保护了镜头，延长仪器的使用寿命。
6、三目镜筒可自由地推拉切换为100%通光目视观察与显微摄影。
7、具有亮度调节功能，能够在转换物镜情况下自动调节光亮度。
◆典型应用：
1、生物学，2、医学，3、免疫学，4、肿瘤学，
5、遗传学，6、皮肤，7、改性沥青，8、材料。
规格参数
一、显微镜参数：
|
配置
|
技术规格 Description
|
数量
|
|
目镜
|
大视野 PLAN 10X (视场数25mm） FN25
|
2pcs
|
|
大数值孔径平场复消色差物镜 Large numerical aperture Plan apochromatic objective
|
PLAN 4X NA 0.15, WD 12.5mm
|
1pcs
|
|
APO PLAN 10X NA 0.42, WD 2.47mm
|
1pcs
|
|
|
APO PLAN 20X NA 0.75, WD 0.75mm
|
1pcs
|
|
|
APO PLAN 40X NA 0.95, WD 0.51mm
|
1pcs
|
|
|
APO PLAN 100X NA 1.45, WD 0.15mm OIL
|
1pcs
|
|
|
三目镜筒 Trinocular tube and C-mount
|
Interpupillary distance 55mm-75mm 0.5x C-mount U-CTR30-2 Trinocular tube, FN26, fixed light pass, Bi/Photo: 50/50 100/0 0/100
|
1pcs
|
|
调焦机构 Foucus system
|
粗微动同轴调焦，微动格值：1微米，带锁紧和限位,最大行程18mm，可放置试样高度40mm
|
1pcs
|
|
Coaxial coarse/fine focus system,with tension adjustable and limit stopper.
|
1pcs
|
|
|
minimum division of fine focusing 1 mm，Maximum stroke 18mm, the specimen height 40mm
|
1pcs
|
|
|
显微镜镜体 Microscope system
|
5w 高效率白色LED 色温温和 包含转换器 滤色片 可调视场光阑
|
1pcs
|
|
Microscope frame with quintuplerevolving nosepiece,
|
1pcs
|
|
|
mechanicalstage（right handle）, 5w led illuminator, filter 32.5C-2.
|
1pcs
|
|
|
Corresponded to WEEE regulation，Adjustable aperture
|
1pcs
|
|
|
转换器 Nosepiece
|
五孔 转换器
|
1pcs
|
|
Nosepiece 5 hole
|
1pcs
|
|
|
左右手操作可切换，高低位可调工作台The left and right hand operation can be switched, high and low adjustable stage
|
X 行程 77mm Y 行程 55mm
|
1pcs
|
|
X trip 77mm Y trip 55mm
|
1pcs
|
|
|
聚光镜 Brightfield condenser
|
阿贝聚光镜NA1.25 上下可升降 可调孔径光阑
|
1pcs
|
|
Brightfield condenser, N.A. 1.25, Up and down adjustable Adjustable aperture
|
1pcs
|
|
|
滤色片 Filter
|
Blue Green and yellow frosted glass
|
3pcs
|
|
滤色模块 Color filter module
|
标配U,B,G，（波长可根据用户需求定制）
|
3pcs
|
|
电源 Power
|
100v~240v输入 100 v to 240 v input AC
|
1pcs
|
|
防尘罩 Dust cover
|
Dust cover
|
1pcs
|
二、目镜参数：
|
型号 Type
|
放大倍率 Magnification
|
视场直径(mm) F.O.V
|
外径(mm) Tube diameter
|
|
WF10X/25
|
10X
|
Φ25
|
Φ30
|
三、物镜参数：
|
放大倍率 Magnification
|
数值孔径 N.A
|
分辨率 R(μm)
|
工作距离WD(mm)
|
共轭距离Conjugate(mm)
|
齐焦距离Parfocus(mm)
|
盖玻片厚度CoverGlass(mm)
|
|
4X
|
0.15
|
|
12.5
|
∞
|
45
|
无
|
|
10X
|
0.42
|
1.10
|
2.47
|
∞
|
45
|
无
|
|
20X
|
0.75
|
0.70
|
0.75
|
∞
|
45
|
无
|
|
40X
|
0.95
|
0.55
|
0.51
|
∞
|
45
|
无
|
|
100X
|
1.45
|
0.42
|
0.15
|
∞
|
45
|
无
|
