产品概述

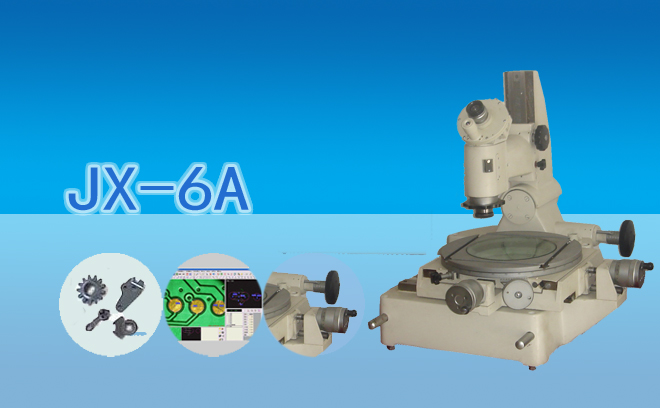

JX-6A大型工具显微镜是一种基础的精密光学测量仪器.仪器备有多种附件，从而使测量项目有所增加。并配备不同的放大倍率，以便对微小工件也能作*的测定. 大型工具显微镜为机器制造工厂、科学研究机关及高等院校的计量部门广泛使用的一种多性能计量仪器。作为工具制造厂产品鉴定的基本工具,也适用于其它精密机械制造厂，科学研究单位及学校等，供生产或科学研究之用. 其主要用途如下: 1.检定样板、样板刀、冲模和凸轮的形状 2.测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹形状（齿面圆整性、平坦性、平直度等）。 3.测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角、各种样板铣刀和各种形状的样板的轮廓角等。 4.使用光学定位器测量内孔和各种槽的宽度。 5.使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形之间的距离等。 6.使用圆弧轮廓目镜，可方便*地测量半径0.1-100mm的圆弧尺寸。总放大倍数：10X-50X
规格参数
一、光学系统参数：
|
物镜放大倍率
|
总放大倍数
|
工作距离
|
视场直径
|
|
1×
|
10×
|
≈79.2mm
|
≈22mm
|
|
3×
|
30×
|
≈69.3mm
|
≈6.6mm
|
|
5×
|
50×
|
≈50mm
|
≈4mm
|
二、其他参数：
|
测量精度
|
||
|
01
|
测微鼓轮的精度
|
0.01mm
|
|
02
|
测角目镜中的角度精度
|
1′
|
|
03
|
轮廓目镜中的角度精度
|
10′
|
|
04
|
圆工作台角度精度
|
3′
|
|
05
|
立杆倾斜度尺的精度
|
30′
|
|
测量范围
|
||
|
01
|
应用测微螺杆 纵向行程
|
0-25mm
|
|
02
|
应用测微螺杆及量块 纵向行程
|
0-150mm
|
|
03
|
应用测微螺杆 横向行程
|
0-25mm
|
|
04
|
应用测微螺杆及量块 横向行程
|
0-50mm
|
|
05
|
圆工作台角度范围
|
360°
|
|
06
|
轮廓目镜角度分度范围
|
±7°
|
|
07
|
显微镜立柱侧向倾斜范围
|
≈±12°
|
|
08
|
圆工作台直径
|
280mm
|
|
09
|
显微镜悬臂伸出长度
|
≈167mm
|
|
10
|
工作台和物镜之间距离
|
较 大130mm
|
|
11
|
顶针架所允许的工件长度
|
不大于ф39的工件： 较 长315mm
|
|
不大于ф85的工件： 较 长235mm
|
||
|
12
|
V型支架装夹工件的较 大直径
|
130mm
|
|
其他参数
|
||
|
01
|
重量
|
90kg
|
