产品概述

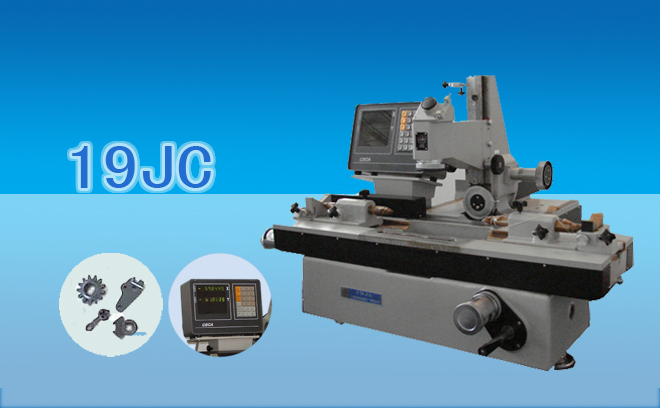

19JC万能工具显微镜(数显型)是一款计量仪器的经典机型，19JC几乎包容了所有几何量检测的一切手段，仪器功能全、精度高及操作简便、经久耐用，是精密机械行业的常规装备，也是各级技术监督、计量检测部门的有效检测依据，是科研、教学领域的得力助手。19JC采用光栅细分和数字化技术，具有读数直观和一致性好等特点，提高了工作效率，进一步扩大了使用范围。仪器的数显表有数据输出接口，可扩展连接二维数据采集器及计算机测量操作系统，升级为19JPC微机型万能工具显微镜。
规格参数
一、光学系统参数：
|
物镜放大倍数标志值
|
1×
|
3×
|
5×
|
|
|
总放大倍数
|
用测角或轮廓目镜
|
10×
|
30×
|
50×
|
|
用双像目镜
|
15×
|
42×
|
65×
|
|
|
物方视场（mm）
|
用测角或轮廓目镜
|
Φ 20
|
Φ 6.6
|
Φ 4
|
|
用双像目镜
|
Φ 13
|
Φ 4.7
|
Φ 3
|
|
|
工作距离（mm）
|
用测角或轮廓目镜
|
81
|
90
|
65
|
|
用双像目镜
|
47
|
85
|
63
|
|
二、其他参数：
|
测量范围与分度值
|
|||
|
01
|
X - Y坐标
|
测量范围：
|
X – Y向： 200 × 100 毫米
|
|
分度值：
|
19JC、19JPC 数显读数：0.0005毫米
|
||
|
分度值：
|
投影读数：0.001毫米
|
||
|
02
|
瞄准显微镜
|
升降行程：
|
120毫米
|
|
立臂倾斜范围：
|
左右各15度 分度值：10分
|
||
|
照明光阑调节范围：
|
Φ3～Φ32毫米 分度值：1毫米
|
||
|
03
|
测角目镜 轮廓目镜
|
角度测量范围：
|
360度 分度值：1分
|
|
角度测量范围：
|
±7度 分度值：10分
|
||
|
圆弧分划板：
|
曲率半径： R0.1～100毫米
|
||
|
螺纹分划板：
|
普通螺纹螺距：T = 0.25 - 6毫米
|
||
|
螺纹分划板：
|
梯形螺纹螺距：T = 2 - 20毫米
|
||
|
04
|
光学分度台
（选购件） |
测量范围：
|
360度 分度值：10秒（投影读数）
|
|
玻璃台面直径：
|
Φ106毫米
|
||
|
05
|
光学分度头
|
测量范围：
|
360度 分度值：1分
|
|
06
|
光学定位器
|
测头直径：
|
Φ3±0.1毫米（实际直径值的极限检定误差不大于0.5微米）
|
|
测量力：
|
8 - 14克
|
||
|
最大测量深度：
|
15毫米
|
||
|
07
|
玻璃工作台
|
玻璃台面尺寸：
|
215×130毫米
|
|
08
|
顶针架
|
最大夹持直径：
|
Φ100毫米
|
|
最大夹持长度：
|
被测件直径≤55毫米时：750毫米
|
||
|
最大夹持长度：
|
被测件直径＞55毫米时：600毫米
|
||
|
09
|
高顶针架
|
最大夹持直径：
|
Φ180毫米
|
|
最大夹持长度：
|
600毫米
|
||
|
10
|
V形架
|
左V形架前后调节范围：
|
前后各5毫米
|
|
右V形架高低调节范围：
|
向上15毫米；向下 3毫米
|
||
|
11
|
最大承载量
|
|
40公斤
|
|
仪器精度
|
|||
|
01
|
Ｘ－Ｙ坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度
|
19JC：0级：（1+L/100）um式中L=测量长度 单位：mm
|
|
|
02
|
仪器的分划尺按修正表进行修正时
|
X向不大于0.0035㎜ Y向不大于0.0025
|
|
|
03
|
测角目镜 测量角度的最大不准确度
|
不大于1′
|
|
|
04
|
双像目镜 合像的不稳定性
|
不大于0.0005㎜ 合像的不正确度：不大于 0.001㎜
|
|
|
05
|
光学分度头 最大不准确度
|
不大于30″
|
|
|
06
|
光学分度器 测量的不稳定性
|
不大于0.001㎜ 测量的不准确度：不大于0.0015㎜
|
|
|
温度要求
|
|||
|
01
|
工作室的温度应为
|
20 ± 2 ℃
|
|
|
02
|
工作室的温度变化
|
≤0.5 ℃
|
|
|
03
|
被测件和仪器的温度差
|
≤0.5 ℃
|
|
|
尺寸重量
|
|||
|
01
|
外形尺寸
|
（长× 宽 × 高）：980 ×1020 ×640
|
|
|
02
|
主机净重
|
约250㎏
|
|
