产品概述

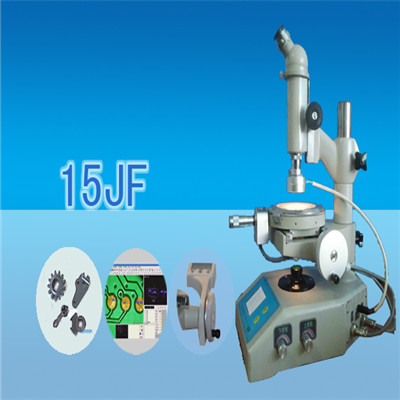

15JF测量显微镜（数显型）是光学计量仪器之一种，采用LED上下可调光源，X、Y测量结果均采用3”TFT显示屏直读，公英制转换。结构简单，操作方便，适用范围极广。总放大倍数：25X-100X
主要用途：
1、直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，内、外圆直径等等。
2、转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。
3、用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。
规格参数
一、光学系统参数：
|
01
|
目镜
|
10X 带十字尺 焦距：25.00mm
|
|
|
02
|
物镜
|
2.5X/0.08 焦距：43.40mm
|
10X/0.25 焦距：17.13mm
|
|
03
|
显微镜放大倍数
|
25X
|
100X
|
|
04
|
工作距离
|
58.84mm
|
7.81mm
|
|
05
|
视场直径
|
5.60mm
|
1.40mm
|
二、其他参数：
|
测量工作台读数装置主要规格
|
||
|
01
|
X—轴移动测量范围
|
50mm
|
|
02
|
Y—轴移动测量范围
|
13mm
|
|
03
|
工作台数显读数装置分度值
|
0.0001mm
|
|
04
|
测量台转动范围
|
不限
|
|
05
|
测量台刻度盘分度范围
|
0° -360 °
|
|
06
|
测量台刻度盘之分度值
|
1°
|
|
07
|
测量台刻度盘游标读数示值
|
6′
|
|
测量精度
|
||
|
01
|
仪器示值误差
|
±(5+L/15)μm L—被测件长度（mm）
|
|
02
|
仪器示值误差
|
包括测量误差与仪器系统误差。
|
|
03
|
测量地点温度变化
|
（20°C±3°C）
|
|
仪器主要尺寸
|
||
|
01
|
测量台与物镜之间较 大距离
|
80mm
|
|
02
|
测量工作台直径
|
120mm
|
|
03
|
仪器外形尺寸
|
（长×宽×高）262×220×425mm
|
|
04
|
仪器重量
|
约11.0㎏
|
