产品描述

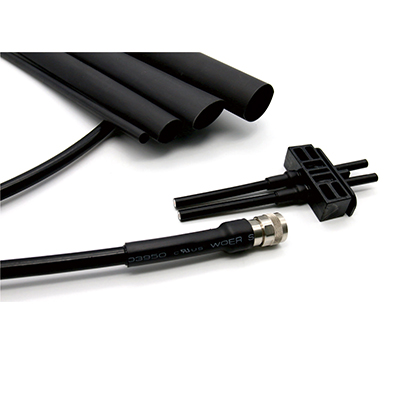

环保双壁管由柔软阻燃聚烯烃和热熔胶双层构成，外层聚烯烃绝缘阻燃材料，内层热熔胶能缓冲机械应变和密封性强。产品主要功能是密封防水，防腐，防漏气与绝缘保护，高倍率收缩特性可满足更多变径元件的防护。
主要应用于各类线束、船用电线电缆和金属管需要密封防水防潮防腐蚀场合的密封绝缘、捆扎固定等领域。
产品参数
l 执行标准：通过UL认证
l 热缩倍率：3:1, 4:1
l 起始收缩温度：≥+70℃；
l 完全收缩温度：≥+125℃
l 使用温度：-45℃~+125℃
l 高倍率收缩、外层阻燃、抗紫外线
l 环保标准：RoHS
l 标准颜色：黑（有十种标准颜色可定做）
|
外层技术指标 |
||
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥10.4 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
老化后强度 |
≥7.3 MPa |
158℃×168h |
|
老化后断裂伸长率 |
≥100% |
158℃×168h |
|
轴向变化率 |
-8%~+8% |
ASTM D2671 |
|
阻燃性 |
通过 |
ASTM D 2671 B 法 |
|
击穿强度 |
≥15 kV/mm |
IEC 60243 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
|
热熔胶技术指标 |
||
|
性能 |
指标 |
试验方法 |
|
软化点 |
95±5℃ |
ASTM E 28 |
|
吸水率 |
＜0.2% |
ASTM D 570 |
|
剥离强度（PE） |
≥120N/25mm |
ASTM D 1000 |
|
剥离强度（Al） |
≥80N/25mm |
ASTM D 1000 |
产品选型
SBRS-(3X)G 3:1 环保双壁管产品规格表
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘，米/根 |
|||
|
英制 |
公制 |
内径 |
总壁厚 |
胶层壁厚 |
||
|
3/32 |
Φ2.4 |
≥2.4 |
≤0.80 |
0.80±0.30 |
0.40±0.20 |
200 |
|
1/8 |
Φ3.2 |
≥3.2 |
≤1.00 |
0.90±0.30 |
0.40±0.20 |
200 |
|
3/16 |
Φ4.8 |
≥4.8 |
≤1.60 |
1.05±0.30 |
0.40±0.20 |
100 |
|
1/4 |
Φ6.4 |
≥6.4 |
≤2.20 |
1.25±0.30 |
0.45±0.20 |
100 |
|
5/16 |
Φ7.9 |
≥7.9 |
≤2.70 |
1.35±0.30 |
0.45±0.20 |
100 |
|
3/8 |
Φ9.5 |
≥9.5 |
≤3.20 |
1.45±0.30 |
0.50±0.20 |
50 |
|
1/2 |
Φ12.7 |
≥12.7 |
≤4.20 |
1.65±0.30 |
0.50±0.20 |
1.22 |
|
5/8 |
Φ15.0 |
≥15.0 |
≤5.20 |
1.80±0.30 |
0.55±0.30 |
1.22 |
|
3/4 |
Φ19.1 |
≥19.1 |
≤6.30 |
1.95±0.30 |
0.60±0.30 |
1.22 |
|
1 |
Φ25.4 |
≥25.4 |
≤8.50 |
2.00±0.40 |
0.60±0.30 |
1.22 |
|
1-1/4 |
Φ30.0 |
≥30.0 |
≤10.20 |
2.15±0.40 |
0.65±0.30 |
1.22 |
|
1-1/2 |
Φ39.0 |
≥39.0 |
≤13.50 |
2.45±0.40 |
0.75±0.30 |
1.22 |
|
2 |
Φ50.0 |
≥50.0 |
≤17.00 |
2.75±0.40 |
0.80±0.30 |
1.22 |
|
2-1/2 |
Φ64.0 |
≥64.0 |
≤21.00 |
3.05±0.40 |
1.05±0.30 |
1.22 |
|
3 |
Φ75.0 |
≥75.0 |
≤25.00 |
3.05±0.50 |
1.05±0.40 |
1.22 |
|
3-1/2 |
Φ90.0 |
≥90.0 |
≤30.00 |
3.10±0.50 |
1.05±0.40 |
1.22 |
|
4 |
Φ100 |
≥100 |
≤34.00 |
3.10±0.50 |
1.10±0.40 |
1.22 |
|
5 |
Φ125 |
≥125 |
≤42.00 |
3.15±0.50 |
1.10±0.40 |
1.22 |
SBRS-(3X,4X)G 4:1环保双壁管产品规格表
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘，米/根 |
|||
|
英制 |
公制 |
内径 |
总壁厚 |
胶层壁厚 |
||
|
2/13 |
Φ4.0 |
≥4.0 |
≤1.0 |
1.05±0.30 |
0.50±0.30 |
200 |
|
1/4 |
Φ6.0 |
≥6.0 |
≤1.5 |
1.15±0.30 |
0.50±0.30 |
100 |
|
5/16 |
Φ8.0 |
≥8.0 |
≤2.0 |
1.15±0.30 |
0.60±0.30 |
100 |
|
1/2 |
Φ12.0 |
≥12.0 |
≤3.0 |
1.75±0.30 |
0.60±0.30 |
1.22 |
|
5/8 |
Φ16.0 |
≥16.0 |
≤4.0 |
2.00±0.30 |
0.70±0.30 |
1.22 |
|
15/19 |
Φ20.0 |
≥20.0 |
≤5.0 |
2.30±0.40 |
0.70±0.30 |
1.22 |
|
1 |
Φ24.0 |
≥24.0 |
≤6.0 |
2.60±0.40 |
0.75±0.30 |
1.22 |
|
1-1/4 |
Φ32.0 |
≥32.0 |
≤8.0 |
3.00±0.50 |
0.90±0.30 |
1.22 |
|
2 |
Φ52.0 |
≥52.0 |
≤13.0 |
3.35±0.50 |
0.95±0.30 |
1.22 |
