产品描述

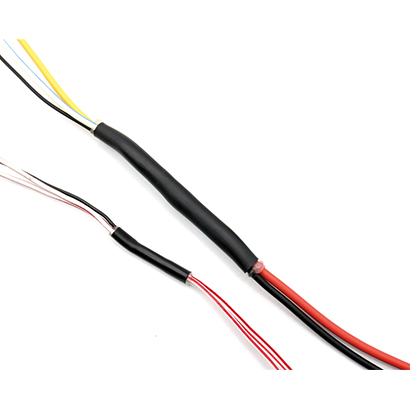

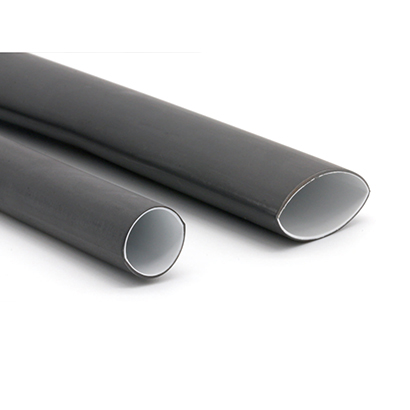

SBRS-(3X, 4X)GFF(3:1,4:1)军标级高温阻燃双壁管由外层交 联聚烯烃和热熔胶双层构成，内外层均为阻燃材料、能缓冲机械应变 和密封性强。产品满足美军标标准，具有高阻燃特性，高倍率收缩特 性可满足更多变径元件的防护，主要应用于各类线束、船用电线电缆 和金属管需要密封防水、防潮防腐蚀场合的绝缘、捆扎固定等领域。
产品参数
l 执行标准：AMS-DTL-23053/4、通过UL认证
l 热缩倍率：3:1, 4:1
l 起始收缩温度：≥+70℃
l 完全收缩温度： ≥+125℃
l 使用温度：-45℃~+135℃
l 高阻燃、抗紫外线
l 环保标准：RoHS
l 标准颜色：黑（其它颜色可定做）
|
外层技术指标 |
||
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥12 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥300% |
ASTM D 2671 |
|
老化后强度 |
≥8.4 MPa |
175℃×168h |
|
老化后断裂伸长率 |
≥100% |
175℃×168h |
|
轴向变化率 |
-8%~+8% |
ASTM D 2671 |
|
阻燃性 |
通过 |
ASTM D 2671 B 法 |
|
热冲击 |
无裂纹、无滴落 |
ASTM D 2671(250℃×4h) |
|
冷弯柔性 |
无裂纹 |
ASTM D 2671(-45℃×4h) |
|
吸水率 |
≤0.50% |
ASTM D 570 |
|
击穿强度 |
≥15kV/mm |
IEC 60243 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
产品参数：
|
热熔胶技术指标 |
||
|
性能 |
指标 |
试验方法 |
|
软化点 |
90±5℃ |
ASTM E 28 |
|
吸水率 |
＜0.2% |
ASTM D 570 |
|
剥离强度（PE） |
≥120N/25mm |
ASTM D 1000 |
|
剥离强度（Al） |
≥80N/25mm |
ASTM D 1000 |
SBRS-(3X)GFF 规格表:
|
规格 |
供货内径(mm) |
全缩后尺寸 (mm) |
标准包装 米/盘，米/根 |
|||
|
公制 |
英制 |
内径 |
平均总壁厚 |
胶层壁厚 |
||
|
Φ3.2 |
1/8 |
≥3.2 |
≤1.0 |
0.90±0.30 |
0.40±0.20 |
200 |
|
Φ4.8 |
3/16 |
≥4.8 |
≤1.6 |
1.00±0.30 |
0.40±0.20 |
100 |
|
Φ6.4 |
1/4 |
≥6.4 |
≤2.2 |
1.25±0.30 |
0.45±0.20 |
100 |
|
Φ7.9 |
5/16 |
≥7.9 |
≤2.7 |
1.30±0.30 |
0.50±0.20 |
100 |
|
Φ9.5 |
3/8 |
≥9.5 |
≤3.2 |
1.40±0.30 |
0.50±0.20 |
50 |
|
Φ12.7 |
1/2 |
≥12.7 |
≤4.2 |
1.70±0.30 |
0.50±0.20 |
1.22 |
|
Φ15.0 |
5/8 |
≥15.0 |
≤5.2 |
1.80±0.30 |
0.55±0.25 |
1.22 |
|
Φ19.1 |
3/4 |
≥19.1 |
≤6.3 |
1.95±0.30 |
0.55±0.25 |
1.22 |
|
Φ25.4 |
1 |
≥25.4 |
≤8.5 |
2.05±0.40 |
0.55±0.25 |
1.22 |
|
Φ30.0 |
1-1/4 |
≥30.0 |
≤10.2 |
2.20±0.40 |
0.60±0.30 |
1.22 |
|
Φ39.0 |
1-1/2 |
≥39.0 |
≤13.5 |
2.50±0.40 |
0.60±0.30 |
1.22 |
|
Φ50.0 |
2 |
≥50.0 |
≤17.0 |
2.80±0.40 |
0.70±0.30 |
1.22 |
SBRS-(4X)GFF 规格表:
|
规格 |
供货内径(mm) |
全缩后尺寸 (mm) |
标准包装 米/盘，米/根 |
|||
|
公制 |
英制 |
内径 |
平均总壁厚 |
胶层壁厚 |
||
|
Φ4.0 |
2/13 |
≥4.0 |
≤1.0 |
1.05±0.30 |
0.50±0.20 |
200 |
|
Φ6.0 |
2/13 |
≥6.0 |
≤1.5 |
1.15±0.30 |
0.50±0.20 |
100 |
|
Φ8.0 |
5/16 |
≥8.0 |
≤2.0 |
1.55±0.30 |
0.60±0.25 |
100 |
|
Φ12.0 |
1/2 |
≥12.0 |
≤3.0 |
1.75±0.30 |
0.60±0.25 |
1.22 |
|
Φ16.0 |
5/8 |
≥16.0 |
≤4.0 |
2.00±0.35 |
0.70±0.30 |
1.22 |
|
Φ20.0 |
4/5 |
≥20.0 |
≤5.0 |
2.30±0.40 |
0.70±0.30 |
1.22 |
|
Φ24.0 |
1 |
≥24.0 |
≤6.0 |
2.60±0.40 |
0.75±0.30 |
1.22 |
|
Φ32.0 |
1-1/4 |
≥32.0 |
≤8.0 |
3.00±0.50 |
0.90±0.30 |
1.22 |
|
Φ52.0 |
2 |
≥52.0 |
≤13.0 |
3.35±0.50 |
0.95±0.30 |
1.22 |
