产品描述

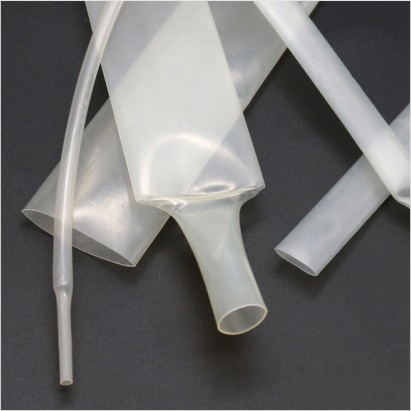

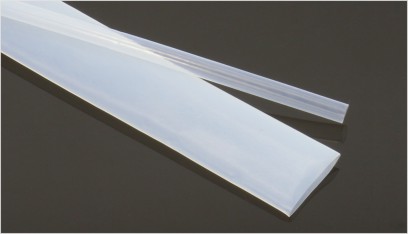

柔软高透明阻燃热缩管一款具备优良透明度的高阻燃、薄壁耐高温热缩管。由柔软、耐化学试剂、高耐温的改性氟塑料制成。可用于保护线缆和线缆标识免受损坏，可有效避免机械破坏和化学侵蚀，高透明度实现保证内部的信息可辨识，可保护电子元器件保持长久的识别能力。广泛用于马达电机线束保护、感温探头等长期高温使用场所。
产品参数
l 执行标准：满足SAE-ASM-DTL-23053/18 Class 2
l 热缩倍率：2:1
l 起始收缩温度：≥+100℃
l 完全收缩温度：≥+135℃
l 使用温度：-55℃~+150℃
l 高柔软性、不打折、较好的透明度、质轻
l 环保标准：RoHS、REACH
l 标准颜色：透明（其它颜色可定做）
|
|
性能 |
指标 |
试验方法 |
|
物理性能 |
尺寸 |
根据客户需求 |
ASTM D 2671 |
|
纵向长度变化 |
-10%~+5% |
ASTM D 2671 |
|
|
拉伸强度 |
≥24.1 MPa |
ASTM D 2671 |
|
|
断裂伸长率 |
≥300% |
ASTM D 2671 |
|
|
偏壁率 |
≤40% |
AMS-DTL-23053 |
|
|
正割模量 |
≥172 MPa |
ASTM D 2671 |
|
|
密度 |
≤1.9 g/cm3 |
ASTM D 2671 |
|
|
低温柔性 |
无裂纹 |
AMS-DTL-23053(-55℃×4h) |
|
|
热冲击 |
无滴落、无流动、无裂纹 |
ASTM D 2671(250℃×4h) |
|
|
热老化后拉伸强度 |
≥19.1 MPa |
ASTM D 2671(225℃×168h) |
|
|
热老化后断裂伸长率 |
≥200% |
ASTM D 2671(225℃×168h) |
|
|
透明度稳定性 |
可辨识内部标识 |
AMS-DTL-23053(200℃×24h) |
|
|
电绝缘性能 |
介电强度 |
≥15.7kV/mm |
ASTM D 2671 |
|
体积电阻率 |
≥1012Ω·cm |
ASTM D 2671 |
|
|
化学性能 |
铜腐蚀 |
无腐蚀 |
ASTM D 2671(160℃×16h) |
|
阻燃 |
60s内自熄，纸旗烧毁程度低于25% |
UL224 VW-1， ASTM D 2671 C法 |
|
|
吸水率 |
≤0.5% |
ISO 846 B法, 23℃×24h |
|
|
耐霉菌后拉伸强度 |
≥24.1 MPa |
ASTM D 2671 |
|
|
耐霉菌后断裂伸长率 |
≥300% |
ASTM D 2671 |
|
|
耐霉菌后介电强度 |
≥15.7kV/mm |
ASTM D 2671 |
|
|
耐化学试剂后拉伸强度 |
≥13.8 MPa |
ASTM D 2671 |
|
|
耐化学试剂后断裂伸长率 |
≥200% |
ASTM D 2671 |
|
|
耐化学试剂后介电强度 |
≥15.7kV/mm |
ASTM D 2671 |
产品选型
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
||
|
英制 |
公制 |
内径 |
单层壁厚 |
|
|
3/64 |
Φ1.2 |
≥1.2 |
≤0.6 |
0.25±0.05 |
|
1/16 |
Φ1.6 |
≥1.6 |
≤0.8 |
0.25±0.05 |
|
3/32 |
Φ2.4 |
≥2.4 |
≤1.2 |
0.25±0.05 |
|
1/8 |
Φ3.2 |
≥3.2 |
≤1.6 |
0.25±0.05 |
|
3/16 |
Φ4.8 |
≥4.8 |
≤2.4 |
0.25±0.05 |
|
1/4 |
Φ6.4 |
≥6.4 |
≤3.2 |
0.30±0.08 |
|
3/8 |
Φ9.5 |
≥9.5 |
≤4.8 |
0.30±0.08 |
|
1/2 |
Φ12.7 |
≥12.7 |
≤6.4 |
0.30±0.08 |
|
3/4 |
Φ19.1 |
≥19.1 |
≤9.5 |
0.43±0.08 |
|
1 |
Φ25.4 |
≥25.4 |
≤12.7 |
0.48±0.08 |
