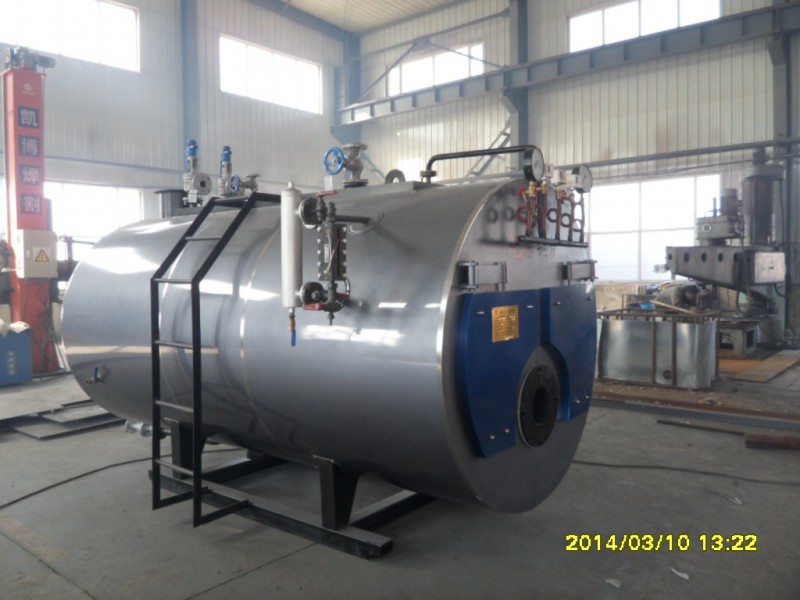

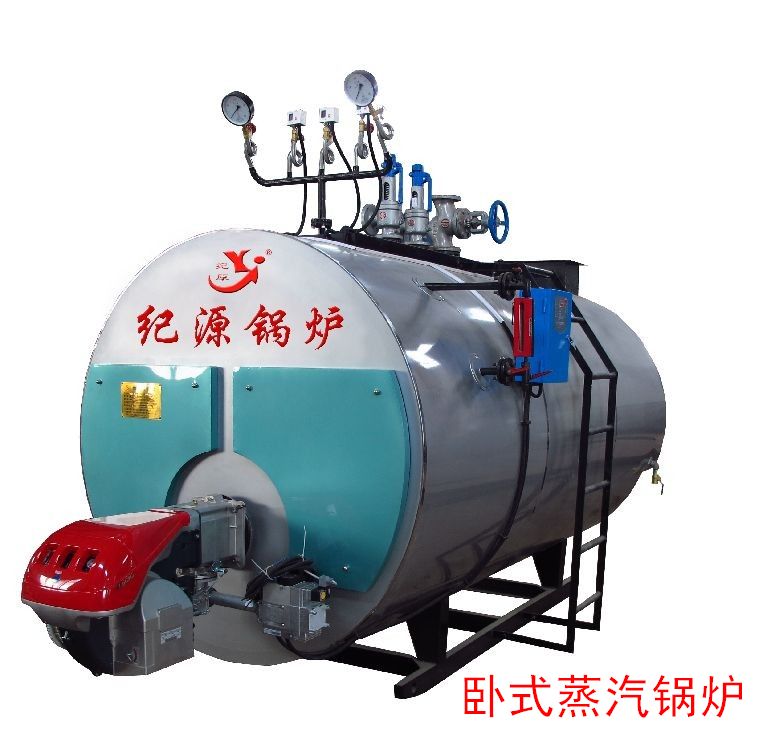

卧式蒸汽锅炉产品简介
锅炉外接冷凝器，使热效率达到96%以上,进一步
提高了产品的效率高 性和节能性。
产品具有下列特点
★耐用
产品采用波形炉胆及全湿背式结构，烟管与烟箱管板的焊接采用先预胀，
~烟管与管板之间的间隙然后再焊接的工艺，有效的防止了高温区可能产
生的腐蚀现象，延长了产品的使用寿命。
★效率高 节能
本系列锅炉采用烟气三回程设计，出烟温度低，热能损耗小。锅炉热效率
达到96%以上。
★~
锅炉配备先进的公司*自动化双重控制系统，具有双重保护功能，各种操作指示灯，故障显示，操作状态显示，精准度高，使用寿命长，确保锅炉在效率高 的监控下~运行。
★环保
锅炉配备世界知名品牌燃烧器，燃料在炉膛内充分燃烧,减少
了氧化氮（NOx）的排放量，清洁环保,满足京津冀地区的环保要求。
★用途
适用于工厂、#%、食品加工等使用高温蒸汽的用户。
蒸汽锅炉卧式蒸汽锅炉技术参数|
项 目 |
WNS0.5 |
WNS1 |
WNS1.5 |
WNS2 |
WNS3 |
WNS4 |
WNS6 |
|||
|
额定蒸发量 |
T |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
6 |
||
|
额定蒸发压力
|
Mpa |
0.7/1.0 |
0.7/1.0/1.25 |
1.0 |
1.0/1.25 |
1.0/1.25 |
1.0/1.25 |
1.25/1.6 |
||
|
额定蒸汽温度 |
℃ |
170/184 |
170/184/193 |
184 |
184/193 |
184/193 |
184/193 |
193/204 |
||
|
给水温度 |
℃ |
20 |
||||||||
|
热效率 |
% |
96 |
||||||||
|
水容量 |
L |
2100 |
2410 |
2700 |
3060 |
5500 |
6730 |
8990 |
||
|
蒸汽出口 |
DN |
40 |
50 |
80 |
80 |
80 |
100 |
125 |
||
|
进水口 |
DN |
40 |
40 |
40 |
40 |
40 |
50 |
50 |
||
|
排污阀 |
DN |
40 |
40 |
40 |
40 |
50 |
50 |
50 |
||
|
~阀 |
DN |
40 |
40 |
40 |
40 |
50 |
50 |
80 |
||
|
烟道口 |
长 |
mm |
200 |
400 |
460 |
460 |
510 |
560 |
580 |
|
|
宽 |
mm |
250 |
240 |
300 |
350 |
360 |
360 |
400 |
||
|
底座 尺寸 |
长 |
mm |
2000 |
2500 |
2500 |
2500 |
2700 |
4075 |
5090 |
|
|
宽 |
mm |
1000 |
1100 |
1100 |
1100 |
1400 |
1500 |
1600 |
||
|
外形尺寸 |
长/L |
mm |
2680 |
3350 |
3435 |
3710 |
4700 |
4900 |
5800 |
|
|
宽/W |
mm |
1420 |
1620 |
1620 |
1720 |
1920 |
2065 |
2300 |
||
|
高/H |
mm |
1750 |
2010 |
2010 |
2060 |
2490 |
2720 |
2880 |
||
|
运输重量
|
kg |
2300 |
3400 |
5320 |
5095 |
7320 |
8500 |
15500 |
||
|
燃料消耗
|
柴油 |
kg/h |
31 |
61 |
92 |
122 |
183 |
244 |
366 |
|
|
天然气 |
Nm³ /h |
37 |
73.5 |
110.5 |
147 |
220.5 |
294 |
441 |
||
|
城市煤气 |
Nm³ /h |
75 |
149 |
224 |
298 |
447 |
596 |
894 |
||
说明： 1.天然气热值：8500kcal/Nm³，柴油热值：10300kcal/ kg,城市煤气热值4200
kcal/ Nm³。
2. 图片及表中数据仅供参考，产品以实物为准，如因改型而变更恕不另行通知。
3.预制、预留及锅炉房设计前请联系确认有关数据。
