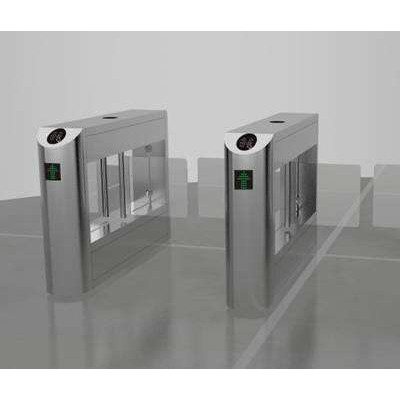

摆闸基本介绍
一、产品描述：
摆闸：由机箱、机芯、闸摆、控制系统、红外传感器、控制设备等部分组成。摆闸的拦阻体闸摆的形态是具有一定面积的平面，垂直于地面，通过旋转摆动 实现拦阻和放行。闸摆的常用材质一般是不锈钢、有机玻璃、钢化玻璃；有的还采用金属板外包特殊的柔性材料，以减少意外时撞击行人的伤害；摆闸箱体材质采用标准304不锈钢，箱体内设计有专业导水槽，可安装于室内、室外；控制系统叫闸机主板（含从机板），可以控制机芯、红外传感器、外部开闸信号输入等；
摆闸的分类，常用的是从形态上划分，有立式、桥式和圆柱式，立式和圆柱式的体积较小，易于安装，但通道长度较短，行人检测模块功能受到限制；桥式摆闸通道较长，行人检测模块功能较强，安保性更高。一般分为单摆或对摆，摆臂一般为300-600毫米，可以定制。摆闸闸机中常见用于持有大型物件行李、轮椅等通过的通道，也是在人行通道中常见的闸机类型，其特点是通道宽，甚至是自行车电动车等也可以使用这类型的闸机通过。一般应用与通行人流量较大的场所。典型应用：办公场所：商务大厦、政府机关等，科教单位：院校、研究所、图书馆等，商业服务场所：超市、商场、宾馆、会所、银行等，休闲娱乐场所：公园、景区、游乐场等，运输站点：汽车站、火车站、地铁站、机场等。
二、主板功能基本介绍
●具有故障自检和报警提示功能，方便用户维护及使用；
●防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；（防撞摆闸功能）
●防冲功能，在没有接收到开闸信号时，摆臂自动锁死；
●摆臂同步可调（针对双摆情况）；
●具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；
●可自由调节常开或常闭，以满足不同场地的要求；
●可与多种读卡设备相挂接，接收继电器开关信号工作；
●单向、双向摆功能，可单向或双向控制人员进出；
●可直接通过管理计算机实现远程控制与管理；
●延时自动复位，系统默认为开启后5秒（可调）自动复位；
●断电摆臂自动摆开、上电自动闭合，符合消防要求。
●非法闯入报警提示。
●刷卡记忆功能；可以实现多人同时刷卡，等待多人通过后再关门。
三、技术参数
1.电源电压：AC220V±10%、50Hz；
2.驱动电机：24V；
3.工作环境温度：－30℃～+70℃；
4.相对湿度：相对湿度≤95%、不凝露；
5.输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号（俗称短路信号）；
6.驱动电流：＞200mA；
11.通行速度：≤30人/分钟；
12.闸摆回旋角度：180度;；
13.外形尺寸（可定制）：长1200*宽280*高980mm(桥式摆闸)；摆臂: 350MM
14.结构：框架结构/标准不锈钢外壳；
15.摆杆转向：支持单向和双向(可选)；
16.工作环境：室内、室外。
17.提供摆闸主板RS232\RS485通讯协议，远程开闸终端程序(可定制)
摆闸功能描述：
1.全部采用304不锈钢材质，依据防潮、防尘、防水国际规范设计；
2.箱体在标准化设计基础上，激光下料、开孔，一次成型技术、机械化拉丝工艺，模块化对接，易于装卸维护，互换程度高；
3.通体不锈钢箱体厚度1.2mm；
4.摆杆采用纯不锈钢材质/亚克力材质；
6.摆杆掉电自动打开，通电后自动复位；
8.人性化的状态标识，分辨当前设备运行状态；
9.采用标准电气接口，能方便地将磁条卡、二维码、条码卡、ID卡、IC卡、身份证等读卡器集成在本设备上；
10.到位锁定功能，外力无法改变其位置；
11.突发情况下，系统具有应急措施，保证通道畅通无阻，方便人员及时疏散；
12.统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；
13.自动归位功能：常开或常闭模式下，通行过程结束后，闸摆自动回归到拦阻零位。
（1）合法通行信号给予后，在规定通行时间（可调）内无人通行，系统会自动将闸摆恢复拦阻零位，取消此次通行。
14.断电开闸功能：主板配置UPS电源，断电时系统会自动将闸摆打开，方便疏散人群，符合消防要求。
15.上电自检功能：设备在上电或重启时，会自动检测功能是否正常
16.防夹防碰伤功能：
（1）红外防夹：在靠近闸摆活动的区域（防夹区域）安装多对红外探测器，一旦检测到防夹区域有人或物体，闸摆自动停止动作（针对桥式摆闸）；直到人或物体离开防夹区域后，闸摆才继续动作。
18.通行指示功能：箱体顶部安装LED指示通行状态和通行方向（默认） / 其他位置安装LED指示（可选）。
19.通行限止功能：可通过软件限制通行人数，以满足特殊情况下的人员管理。（需定制）
20.批量设置功能：可通过软件对多台闸机进行批量设置和调试，提高效率，减少维护成本。
21.兼容性：配置干接点信号输出接口和宽阈电平信号输入接口，兼容各类门禁控制器。
定制特性机软、硬件功能：
材质、表面处理方式和外观样式尺寸
集成门禁控制系统，可接入外部输入RS232或RS485信号控制
集成身份证/指纹机/人脸识别仪等主流验证设备
集成票务系统（含条码二维码扫描技术/吞卡、出卡/多重终端验证设备）
集成拍照系统
集成温控系统
安装远程控制按钮
安装LED计数器（可选内置或外置）
安装摆杆冷光装置/亚克力LOGO印制（需提供VI矢量图形设计文件）
防水防尘设计
