一、产品描述：

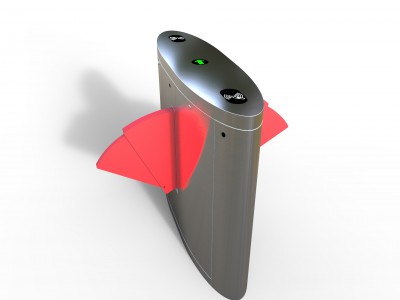

翼闸：基本由主机箱和活动翼板组成，外形就像一只展开翅膀的雄鹰，故名翼闸；箱体材质采用SUS304不锈钢，流线型结构，箱体内有专业的排水槽，翼闸可安装于室内、室外。对非授权人员有阻挡（劝阻）功能，故又名挡闸；优点是运行速度快，豪华大气，一个通道两个翼闸对开,最少两台单机芯组成一个通道,也可以用双机芯放在中间组成多个通道,通道宽度少于600MM.针对有大件行李通道，现在翼闸可选双翼的加宽版，解决了只能通过行人的缺点。

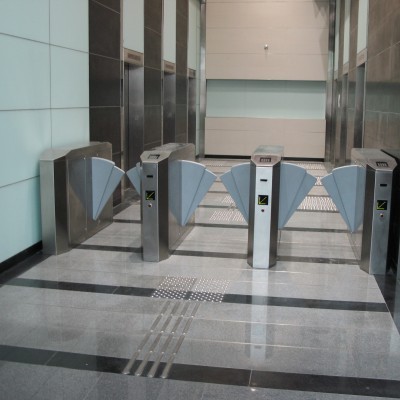

翼闸主要用于人行通道管理；具有快速打开、安全、方便等特点，是行人高频率出入通道的理想管理疏导设备；适用于单向或双向控制人流,是三辊闸和摆闸的升级版,外观时尚.大方,通行速度快。现已广泛应用于机场、地铁站、车站、码头、景点、公园、学生宿舍、单位人行通道等。

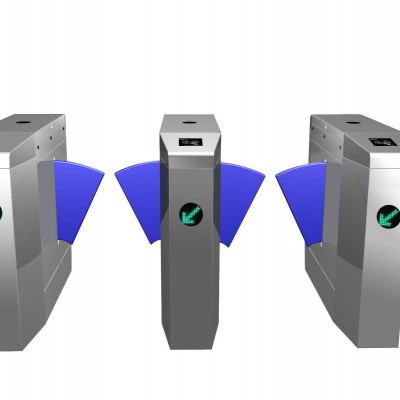

翼闸形状：外观箱体可分为桥式八角斜面翼闸、桥式船形翼闸、桥式梯形翼闸、双机芯翼闸。翼门可分为软翼、亚克力等其他材质。
二、主板功能基本介绍
●具有故障自检和报警提示功能，方便用户维护及使用；
●具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；
●可自由调节常开或常闭，以满足不同场地的要求；
●可与多种读卡设备相挂接，接收继电器开关信号工作；
●单向、双向摆功能，可单向或双向控制人员进出；
●可直接通过管理计算机实现远程控制与管理；
●延时自动复位，系统默认为开启后5秒（可调）自动复位；
●断电摆臂自动摆开、上电自动闭合，符合消防要求。
●非法闯入报警提示。
●刷卡记忆功能；可以实现多人同时刷卡，等待多人通过后再关门。
三、翼闸技术参数：
1.电源电压：AC220V±10%、50Hz；
2.驱动电机：直流电机 24V/100W；
3.工作环境温度：－30℃～+70℃；
4.相对湿度：相对湿度≤95%、不凝露；
5.输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号；
6.驱动电流：＞200mA；
7.通信接口：RS485电气标准；(需定制)
8.通信距离： ≤ 1200米；
9.最大通道宽：580mm；标准通道宽：550MM
10.通行速度： ≤ 40人/分钟；
11.闸门开、关时间：1.5秒(可调)；
12.外形尺寸：长1200*宽300*高980MM
13.结构：框架结构/标准不锈钢外壳；
14.工作环境：室内、室外。
15.翼闸主板自带测试功能。
16.提供翼闸主板485通讯协议，远程开闸终端程序(需定制)
翼闸功能描述：
1.全部采用304不锈钢材质，依据防潮、防尘、防水国际规范设计；
2.箱体在标准化设计基础上，激光下料、开孔，一次成型技术、机械化拉丝工艺，模块化对接，易于装卸维护，互换程度高；
3.通体不锈钢箱体厚度1.2mm；
4.翼闸挡板上独有的冷光源警示装置，业内首创,可选；（需定制）
5.翼板采用高强度透明材质，配套冷光源背景灯，保障行人夜间安全通行；（需定制）
6.采用3对红外装置或光幕实现防尾随、方向判别、防夹伤、报警功能；
7.自带UPS电池，断电收回翼板；
8.人性化的状态标识，分辨当前设备运行状态；
9.翼闸采用标准电气接口，能方便地将磁条卡、二维码、ID卡、IC卡等读卡器集成在本设备上；可以接吞卡机、吞币机；
11.突发情况下，系统具有应急措施，保证通道畅通无阻，方便人员及时疏散；
12.统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；
13.整个系统采用直流有刷电机，低功耗、运行平稳、不抖动、噪音小；
15.在低温地区，设备可配置加温装置。(需定制)
16.自动归位功能：常闭模式下，通行过程结束后，闸翼自动回归到拦阻零位。
17.自动复位功能：
（1）合法通行信号给予后，在规定通行时间（可调）内无人通行，系统会自动将闸翼恢复拦阻原位，取消此次通行。
（2）系统异常或非法通行，导致闸翼没有归于拦阻零位，超过规定时间（可调）后系统自动将闸翼恢复拦阻零位。
18.断电开闸功能：断电时系统会自动打开闸翼成敞开状态，方便疏散人群，符合消防要求。
19.防非法闯入功能：受控通行时没有给予合法通行信号或禁止通行时，强行进入通道将被视为非法闯入，系统会自动报警并确保闸翼关闭。
20.防反向闯入功能：某一方向的通行过程结束之前，行人从相反方向进入通道将被视为反向闯入，系统会自动报警。
21.上电自检功能：设备在上电或重启时，会自动检测功能是否正常。
22.防夹防碰伤功能：
（1）红外防夹：在靠近闸翼活动的区域（防夹区域）安装多对红外探测器，一旦检测到防夹区域有人或物体，闸翼自动停止动作；直到人或物体离开防夹区域后，闸翼才继续动作。
23.防冲撞功能：采用独创的业内领先的机械结构，闸翼在关闭状态下，并且可承受安全范围内的冲撞力。
24.通行指示功能：箱体前端安装LED指示通行状态和通行方向（默认） / 其他位置安装LED指示（可选）。
27.兼容性：配置干接点信号输出接口和宽阈电平信号输入接口，兼容各类门禁控制器。
定制特性：
●材质、表面处理方式和外观样式尺寸
●集成门禁控制系统，可接入外部输入RS232或RS485信号控制；
●集成身份证/指纹机/人脸识别仪等主流验证设备
●集成票务系统（含条码扫描技术/吞卡、出卡/多重终端验证设备）
●集成拍照系统
●集成温控系统
●安装远程控制按钮
●安装LED计数器（可选内置或外置）
●安装摆杆冷光装置/亚克力LOGO印制
（需提供VI矢量图形设计文件）防水防尘设计
