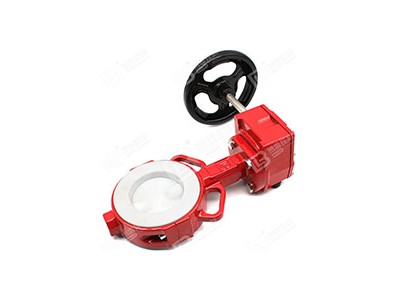

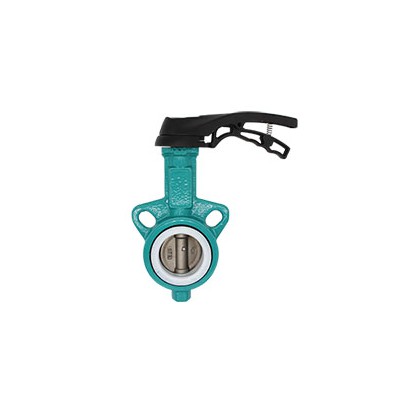

博雷对夹蝶阀、四氟密封蝶阀、衬四氟对夹蝶阀、四氟法兰蝶阀、四氟蝶阀
点击图片查看原图
产品： 浏览次数：184博雷对夹蝶阀、四氟密封蝶阀、衬四氟对夹蝶阀、四氟法兰蝶阀、四氟蝶阀
品牌： 博雷
型号： D71F/ D371F/ D41F/D341/
规格： DN50-DN1200
公称压力： PN1.0~1.6
单价： 200.00元/台
最小起订量： 1 台
供货总量： 200 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2019-11-20 09:26
  询价
详细信息
 四氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，使用聚四氟乙烯制成的阀体，具有很强的防腐效果。在常规条件下可以替代不锈钢阀体，具有更高的性价比。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

四氟蝶阀可配AKR电动、BY气动执行器，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，可实现智能型（调节型）和开关型。具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。

目前 ,四氟蝶阀作为一种用来实现管路系统通断及流量控制的元件，已在石油、化工、冶金、水电等许多领域中得到应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

1、设计规范 遵循GB/T 12238、API609、MSS SP-67、MSS SP-68等标准。 2、驱动方式

手动，蜗轮蜗杆传动，

气动

AKR电动：输入控制信号（4~20mADC或1~5VDC） 电压：AC220V 380V

3、结构形式

(1)中心密封蝶阀

(2)单偏心密封煤阀

(3)双偏心密封蝶阀

(4)三偏心密封跺阀

4、工作压力

公称压力PN<1．6MPa的蝶阀。

5、衬氟蝶阀按工作温度分类

(1)聚四氟乙烯 －20～150ºC

(2)氟橡胶 －15～160ºC

6、连接方式：

(1)对夹式蝶阀

(2)法兰蝶阀

(3)支耳式蝶阀

(4)焊接式蝶阀

二、四氟密封对夹蝶阀 采用标准

设计标准：GB/T2238-1989 法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999

三、四氟密封对夹蝶阀 主要技术参数

公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

四、四氟密封对夹蝶阀 主要零件材质

零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

五、四氟密封对夹蝶阀 材料选用和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

六、D71F-6/10/16对夹蝶阀外形尺寸

公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18
80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22

七、D371F-6/10/16对夹蝶阀外型尺寸

公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 21/2 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 3 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 4 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 5 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 6 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 8 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 10 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 12 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 14 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 16 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 18 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 20 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 24 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 28 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 32 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 36 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 1000 925 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2595 1000 925 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 2810 1100 980 1970 44-39 2020 44-48 2020 4-56
2000 80 406 1250 3100 1100 980 2180 48-42 2230 48-48 2230 48-62
