三、用途

补偿低压电网感性无功功率，提高功率因数，降低线损；
大功率用电设备的*地补偿；
对可靠性和~性要求高的场合，比如银行、#%、商场、电信、交通枢纽、重大工程等；
无功补偿难度比较大的场合，比如冶金、纺织、造纸、焊接、港口等行业。
四、产品特点

艾森贝尔电气有限公司生产ESBELZD智能电容器具有如下特点:

1.集成化

（1）产品已经包括电容器以及配套好的开关、保护元件。

（2）每台产品中都包含一台24路投切电容器控制器。

2.先进的投切技术

（1）采用POW同步开关技术，实现了等电压投入，电流过零切除，真正做到无涌流投切，耐电流冲击能力较 强，并且无切除过电压，无燃弧现象。

（2）该技术同时避免了传统接触器投入涌流大且开关速度慢、复合开关耐压能力差、抗涌流过载能力差、故障率高等缺陷，使用寿命大大延长，电气投切可达100万次以上，大大提高补偿装置的性能和可靠性。

（3）投切时间短，电容器放切除后不经过放电*可以重新投入，可实现动态补偿。

3.智能化

（1）能实时自动测量电压，、电流、有功、无功、功率因数、运行温度、1-15次谐波及含量，相当于一台电能质量测量仪。

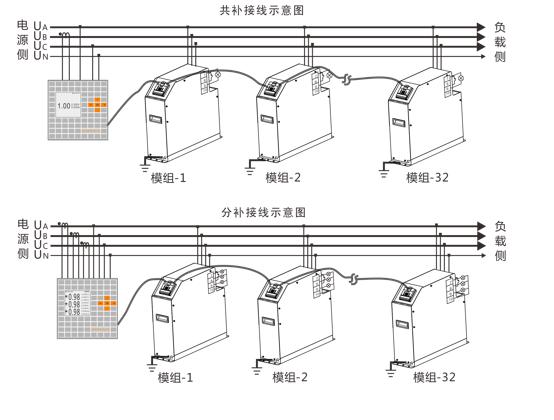

（2）通过RS485通信接口，可实现较 多24台电容器联机使用，组成一个智能无功补偿系统，该系统通过动态竞争自动生成一台智能电容器作为控制主机，当主机发生故障自动退出后，系统会重新产生一台控制主机，保证系统可靠运行。

4.~性能高

（1）配备高品质电容器，采用圆柱铝壳分体式设计，温升小散热快，具有良好的通风散热功能。电容器本体具备强大的自愈及局部修复能力。并且更换简单方便，避免了传统一体式无法更换电容的重大缺陷。

（2）电容器内部装设压力式防爆装置，当电容器损坏时，可自动从电网中断开。

（3）具备完全的线路保护功能，具有过压、欠压、过流、过温、过谐波、不平衡等保护功能。当电网发生以上现象时，都能及时切除电容器，保护补偿设备不受到损伤。

5.产品增强型设计

（1）可实现分相补偿，在三相负荷不平衡的场合可采用三相和分相共同结合的方式，智能滤波模块可根据每相无功缺额的大小，对三相分别投切，达到无功补偿的*化。

（2）滤波型的智能电容器可用于谐波十分严重的无功补偿场分，能够长期~运行，不会产生谐振，对谐波无放大作用，并在一定程度上具有吸收~谐波的功能。其中串联7%电抗器的产品主要使用于谐波为5次及7次的电气环境：其中串联14%电抗器的产品主要使用于谐波为3次的电气环境;采用无功潮流预测和延时多点采样技术,根据负荷无功缺额分级差控制投切,确保投切无振荡。


五、技术参数

技术指标

额定电压：0.23KV~0.69KV
额定频率：50Hz、60Hz
额定容量：三相共补：（5+5）~（20+20）kvar
三相分补：3*3.33~3*15kvar
容量偏差：-5%~+10%
介质损耗：0.25W/kvar
极间耐压：2.15Un/10S（Un为额定电压）
极壳耐压：3KV/60S
较 大允许过电压：1.1Un（Un为额定电压）
较 大允许过电流：1.3In（In为额定电流）
自放电：断电3分钟后剩余电压降至75V以下。
防护等级：IP30

工作环境

环境温度：-25℃~+50℃（较 大+50℃，24小时平均较 高+40℃，1年平均较 高+30℃）
湿度：20%-90%RH
海拔：≤2000m
其他：安装处无腐蚀金属或破坏绝缘的气体或粉尘，无较强振动或冲击，无霉菌。

测量精度

电压：0.5%
电流：0.5%
无功功率：1%
功率因数：±0.01
温度：±1℃

可靠性参数

控制精度：100%。
分段能力：120A400AC
投切次数：≥50万次。
容量衰减：≤1%/年
故障率：≤0.1%/年

无功补偿参数

无功补偿误差：≤较 小容量的50%。
投切速度：≤100ms
联机数量：≤24

低压智能电力电容器尺寸

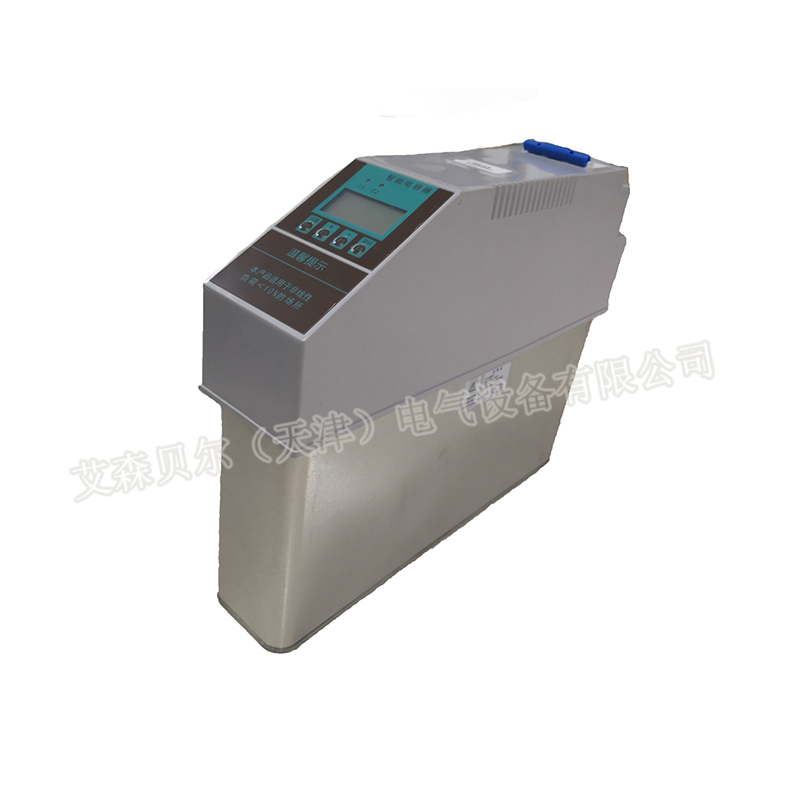

ESBELZD系列智能电力电容器（圆柱铝壳）

低压智能电力电容器尺寸

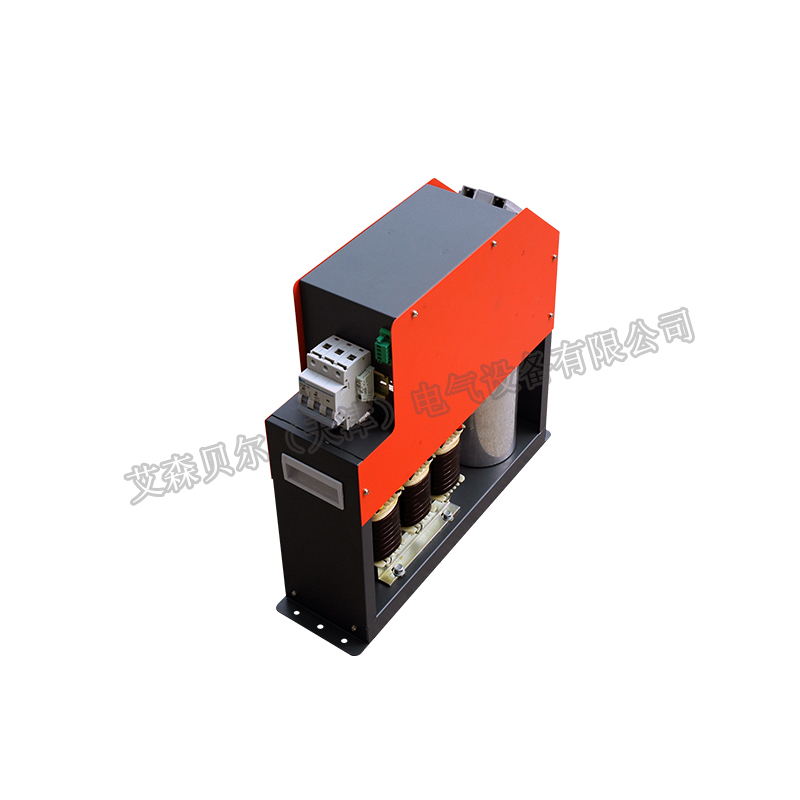

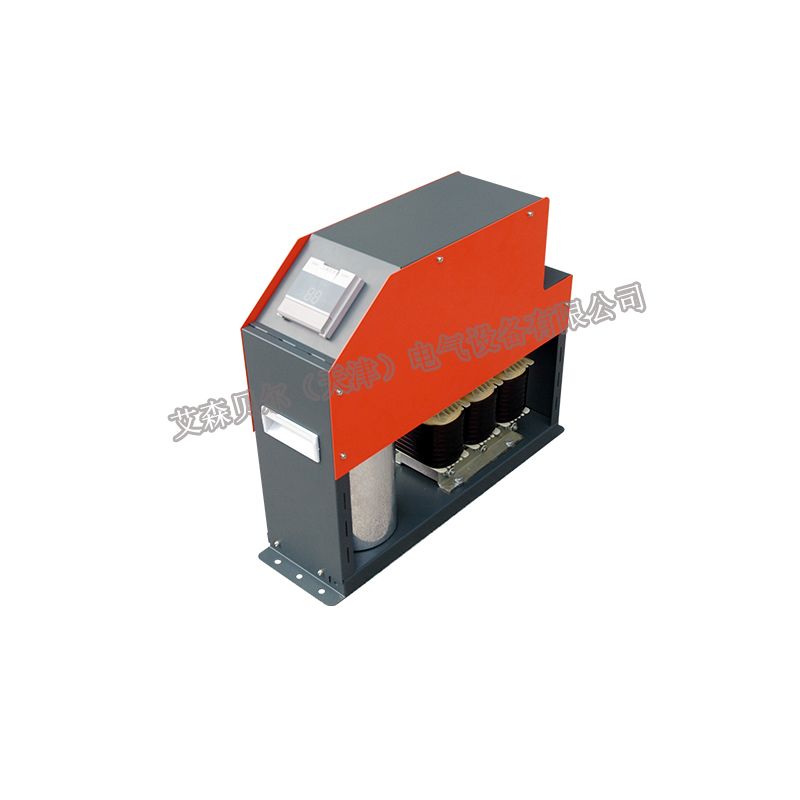

ESBELZD带电抗器系列智能电力电容器（圆柱铝壳）
