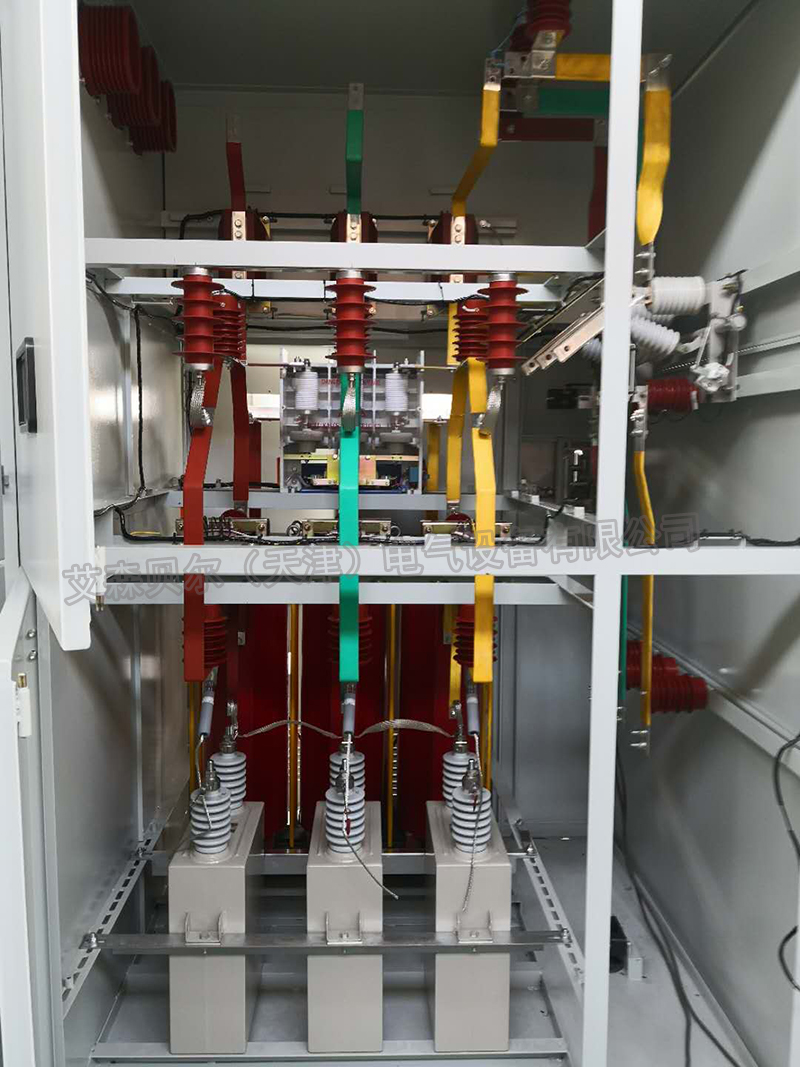

高压自动智能无功(滤波)补偿装置可根据负荷,功率因数,电压及电流实现电容器全自动投切，还可以调节变压器的分接开关使得在补偿前首先优化调节电压。由电容器、智能控制器、电抗器、真空接触器、放电线圈、柜体等组成，户内使用，是一种新颖的高压补偿方式。固定柜式是随负载为直接接入式常用的补偿装置。
特点
自动智能跟踪电网无功需求。
可靠的谐波滤除功能。
优良的抑制合闸浪涌性能
高品质核心器件
先进可靠的系统保护。
欧式柜体设计。
|
尾注号1含义 |
A为单星形(Y接线) B为双星形（Y-Y接线） |
|
尾注号2含义 |
C电压差动保护,L中性点不平衡电流保护 K开口三角电压保护，Y中性点不平衡电压保护 |
|
尾注号3含义 |
有W为户外型，无W为户内型 |
主要技术参数
|
参数 |
|
自动补偿柜式 |
固定柜式 |
|
|
额定电压范围 |
Un |
6~10KV（或更高） |
5~10KV（或更高） |
|
|
柜（装置）容量 |
Kvar |
180~6000Kvar |
200~6000Kvar |
|
|
电容偏差范围 |
Cn |
0~5％，各串联段间≤2％，各相间≤2％ |
||
|
运行条件 |
|
电容器在1.1Un下长期运行，海拔≤2000m，-25~+50℃ |
||
|
保护方式 |
|
开口三角电压，桥式差不平衡电流或中性点不平衡电流保护 |
||
|
制造标准 |
|
IEC,GB50277 |
||
|
配套件 |
电抗器 |
|
限流1％，5次谐波6~7％，3次谐波12~13％，ESBELXH型号 |
|
|
放电线图 |
|
使电容器剩余电压在5秒内自 2 Un降至50V以下 |
||
|
控制器 |
|
自动智能型，防谐振 |
— |
|
|
真空接触器 |
|
高性能灭弧开断 |
— |
|
|
结构形式 |
|
封闭柜式 |
||
ESBELbrXHF高压自动智能无功（滤波）补偿装置（50Hz,三相）
|
额定容量 |
额定电压 |
电容分组 |
单元容量 |
设计（订货）型号 |
外形尺寸（长×宽×高mm） |
配件器件及说明 |
|
10000 |
10 |
5 |
667 |
ESBELbrXHF（z）10-10000/667 |
1200×1500×2400×6个 |
ESBELXH铁芯干式电抗器 |
|
8000 |
10 |
4 |
667 |
ESBELbrXHF（z）10-8000/667 |
1200×1500×2400×5个 |
|
|
6000 |
10 |
4 |
550 |
ESBELbrXHF（z）10-6000/667 |
1200×1500×2400×5个 |
|
|
4800 |
10 |
3 |
533 |
ESBELbrXHF（z）10-4800/667 |
1200×1500×2400×4个 |
|
|
3600 |
10 |
3 |
400 |
ESBELbrXHF（z）10-3600/667 |
1200×1500×2400×4个 |
|
|
3000 |
10 |
3 |
334 |
ESBELbrXHF（z）10-3000/667 |
1200×1500×2400×4个 |
|
|
2000 |
10 |
2 |
334 |
ESBELbrXHF（z）10-2000/667 |
1200×1500×2400×3个 |
|
|
1000 |
10 |
2 |
167 |
ESBELbrXHF（z）10-1000/667 |
1200×1500×2400×3个 |
|
|
600 |
10 |
2 |
100 |
ESBELbrXHF（z）10-600/667 |
1200×1500×2400×3个 |
|
|
450 |
10 |
1 |
150 |
ESBELbrXHF（z）10-450/667 |
1200×1500×2400×1个 |
|
|
300 |
10 |
1 |
100 |
ESBELbrXHF（z）10-300/667 |
1200×1500×2400×1个 |
