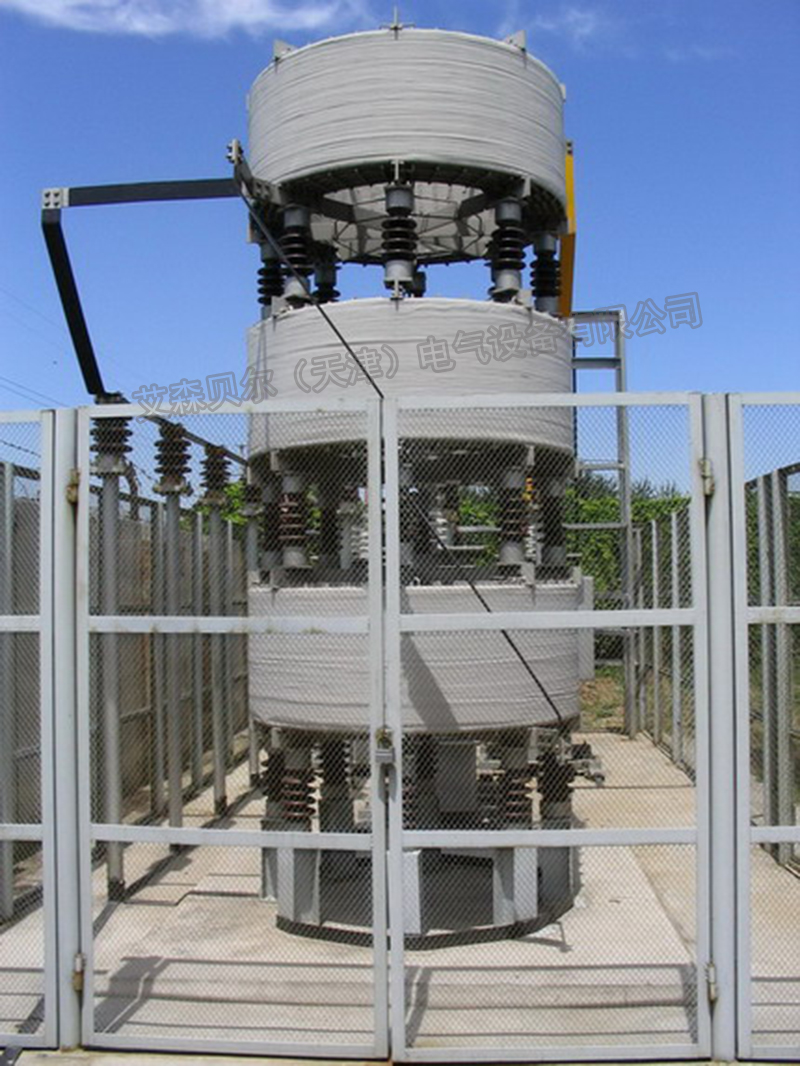

点击图片查看原图
高压ESBELXH电抗器是无功补偿及谐波治理的主要配套设备，它与电容器组成串联回路，可有效抑制合闸涌流，操作过电压及高次谐波，改善系统电压波形，对电网及无功补偿的~运行起到十分重要的作用，铁芯式由特种硅钢片及线圈经环氧浇注制造，具有成本低、体积小、无泄漏等特点，是新颖干式产品。
主要技术参数
|
额定电压 |
Un |
6KV,10KV,12KV（也可以定制） |
|
过电流能力 |
Imax |
1.5In下运行 |
|
温度范围 |
T |
-25~+45℃（更高也可以定制） |
|
线性度 |
L |
在1.1In下≥0.95（更高也可以定制） |
|
电抗率 |
P |
6％，12％，13％，7％，1％（也可以更高定制） |
|
绝缘等级 |
|
H级 |
|
冷却方式 |
|
自然风冷（也可以风扇强冷） |
|
介质结构 |
|
铜线及优质环氧干式结构 |
|
出线方式 |
|
可选线圈同侧，两侧及瓷瓶出线 |
|
运行条件 |
|
海拔2000米，湿度95％（更高也可以定制） |
|
制造标准 |
|
IEC,GB311-83 |
ESBELXH干式铁芯电抗器主要规格型号（常用6-10KV,6%,50Hz，线圈两边出线三相式）（线圈同侧出线及瓷瓶出线方式和单相式也可以提供）
|
电抗容量Kvar （Kvar=6％XQ）Qn |
电容容量 Q（Kvar） |
外形尺寸（mm）（XL/Xc=6％） |
订货（设计）型号 |
|||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
|||
|
2 |
33.3 |
630 |
300 |
380 |
190 |
300 |
580 |
250 |
290±10 |
ESBELXH10-2/6 |
|
3 |
50 |
700 |
350 |
460 |
215 |
320 |
610 |
300 |
305±10 |
ESBELXH10-3/6 |
|
5 |
83.3 |
700 |
350 |
430 |
215 |
320 |
610 |
300 |
305±10 |
ESBELXH10-5/6 |
|
6 |
100 |
700 |
350 |
430 |
215 |
320 |
610 |
300 |
305±10 |
ESBELXH10-6/6 |
|
9 |
150 |
750 |
350 |
430 |
230 |
330 |
650 |
300 |
350±10 |
ESBELXH10-9/6 |
|
10 |
166.6 |
750 |
350 |
460 |
230 |
330 |
650 |
300 |
350±10 |
ESBELXH10-10/6 |
|
12 |
200 |
750 |
350 |
460 |
230 |
330 |
730 |
300 |
425±10 |
ESBELXH10-12/6 |
|
15 |
250 |
750 |
350 |
460 |
230 |
330 |
730 |
300 |
425±10 |
ESBELXH10-15/6 |
|
18 |
300 |
790 |
400 |
460 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-18/6 |
|
21 |
350 |
790 |
400 |
490 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-21/6 |
|
22.5 |
375 |
790 |
400 |
490 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-22.5/6 |
|
24 |
400 |
790 |
400 |
490 |
245 |
345 |
750 |
350 |
440±10 |
ESBELXH10-24/6 |
|
27 |
450 |
790 |
350 |
450 |
265 |
365 |
800 |
400 |
470±10 |
ESBELXH10-27/6 |
|
30 |
500 |
750 |
350 |
450 |
265 |
365 |
800 |
400 |
470±10 |
ESBELXH10-30/6 |
|
36 |
600 |
850 |
400 |
500 |
275 |
375 |
910 |
450 |
580±10 |
ESBELXH10-36/6 |
|
38 |
650 |
850 |
400 |
500 |
275 |
375 |
910 |
450 |
580±10 |
ESBELXH10-38/6 |
|
46 |
750 |
880 |
400 |
550 |
275 |
375 |
910 |
450 |
580±10 |
ESBELXH10-46/6 |
|
50 |
833.3 |
930 |
600 |
580 |
290 |
390 |
940 |
550 |
585±10 |
ESBELXH10-50/6 |
|
54 |
900 |
930 |
600 |
580 |
290 |
390 |
940 |
550 |
585±10 |
ESBELXH10-54/6 |
|
60 |
1000 |
930 |
600 |
580 |
290 |
390 |
970 |
550 |
620±10 |
ESBELXH10-60/6 |
|
72 |
1200 |
930 |
600 |
580 |
209 |
390 |
1080 |
550 |
725±10 |
ESBELXH10-72/6 |
|
90 |
1500 |
1040 |
700 |
580 |
325 |
560 |
1140 |
650 |
760±10 |
ESBELXH10-90/6 |
|
108 |
1800 |
1040 |
700 |
650 |
325 |
560 |
1140 |
650 |
760±10 |
ESBELXH10-108/6 |
|
120 |
2000 |
1040 |
700 |
650 |
325 |
560 |
1140 |
650 |
760±10 |
ESBELXH10-120/6 |
|
150 |
2500 |
1200 |
700 |
760 |
380 |
585 |
1270 |
650 |
瓷瓶出线 |
ESBELXH10-150/6 |
|
180 |
3000 |
1250 |
700 |
760 |
380 |
585 |
1270 |
650 |
瓷瓶出线 |
ESBELXH10-180/6 |
|
216 |
3600 |
1250 |
800 |
790 |
395 |
610 |
1420 |
750 |
瓷瓶出线 |
ESBELXH10-216/6 |
