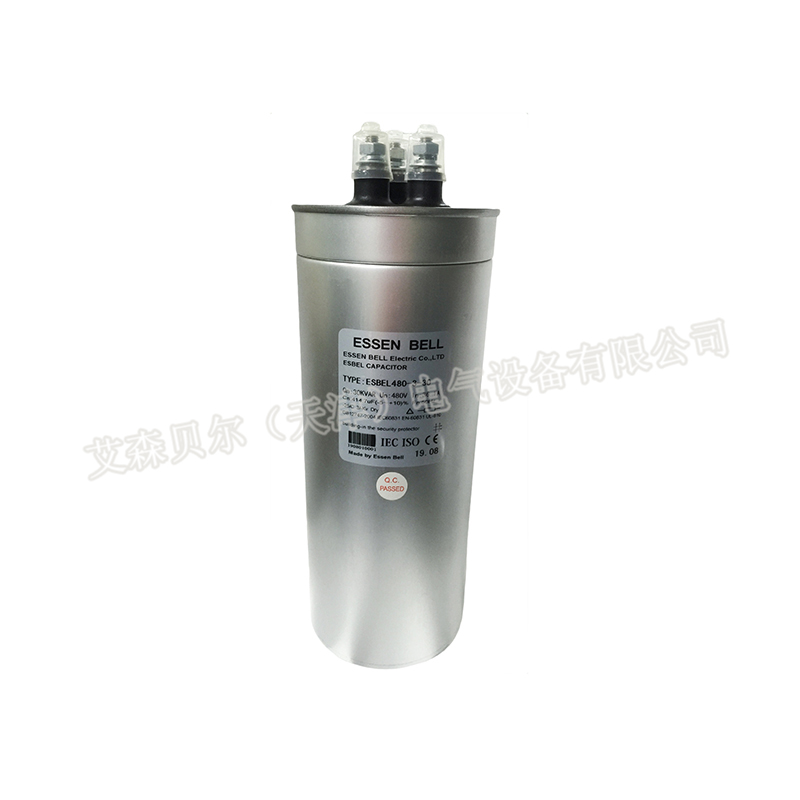

ESBEL是较 新一代圆柱形低压自愈式电容器,其特点体现在电介质及体积的革新,用特殊气体替代传统的油或树脂并小型化的设计，是真正意义上的干式电容器，可广泛用于工业及电力系统，提高功率因数，稳定供电电压，减少线路耗损及在必要场所滤除电网谐波，ESBEL还可以运用于电动机及照明的补偿。此外，ESBEL还有树脂加气体的新设计产品
ESBEL技术
ESBEL的内部元件的电介质厚度被设计成随额定电压变化而变化，其特别的加厚边设计保证在大电流及高温下的稳定性，气体介质去除了老式油或树脂的泄漏污染及易燃性，而且解决了"端头膨胀"这一影响使用寿命的关键问题,ESBEL在100级净化下制造元件，在真空10-3Bar下进行充气或填充物混合气体，并经过严格的出厂检验及质量考评，使之成为高性能长寿命的新一代自愈式电容器。其特点具体为：
干式小型化
气体干式无泄无污，且防火阻燃，其重量和体积均只是老产品的1/3左右。
五级~设计
过压力及大电流双重电气保护。局部自愈合性能，不生锈外壳及真正的可触摸接线端子。
安装简便
采用底部螺栓固定方式，方便灵活，独特的360度任意位置，任意角度安装，较老产品节省50%的安装时间。
高品质长寿命。
较 新介质及生产设备的保证，使其有长达15万工作小时的使用寿命，较老产品增加30-50%。
新颖环保化产品
低压电器环保化是必然趋势，ESBEL是目前为止真正环保化的低压电容器。
ESBEL产品技术特点
高性能自愈特性
ESBEL电容器电介质由2层低损耗的在真空状态下以电弧蒸发方式将金属层直接镀于优质的聚丙烯薄膜组成，它能产生电弧在几乎微秒内将击穿点的金属化层蒸发，形成一个设有金属层的绝缘区从而局部"修复"介质击穿点而达到"自愈合"目的。本产品自愈密度可达60%以上，电容量损失<100PF。
高应力导电层特色
ESBEL电容器（元件）导电层由含锌、银及铝在真空下沉着于薄膜表面层，其另一边金属层再加锌层覆盖于外层，金属层及其边缘有非常紧固的应力，可耐受200倍的浪涌及高温工作环境。
高强度接线端子设计
主要技术条件
|
过电压范围 |
Umax |
1.1Un（每天持续8小时），1.15Un（每天持续30分钟） 1.3Un（每天持续1分钟） |
|
过电流范围 |
Imax |
1.8In（某些条件下可更高设计） |
|
浪涌电流能力 |
Is |
≤200In |
|
介质耗损 |
Loss |
≤0.25W/Kvar（20℃环境温度下） |
|
电容偏差 |
Co |
-5％Cn~+5％至15％Cn |
|
试验电压（相对极） |
VTT |
2.15Un下10秒钟 |
|
试验电压（极对壳） |
UTC |
Un≤660V:3000VAC10秒，Un＞660V，6000VAC10秒 |
|
统计寿命 |
tLD |
150000工作小时（需检查电网谐波情况） |
|
环境温度 |
|
-25℃/D,较 大可达+55℃，（也可以更高设计） |
|
冷却方式 |
|
自然冷却（也可以有条件快速冷却） |
|
环境条件 |
|
≤2000m海拔，相对温度95℃ |
|
安装方式 |
|
推荐直立安装（其它方式请说明也可以提供） |
|
接地保护 |
|
M12螺栓在外壳上直接接地 |
|
~设计 |
|
五级设计：自愈合，干式，过压力过电流保护，外壳接地 |
|
放电特性 |
|
一般5分钟放至75V（也可以更低）已包含 |
|
外壳材料 |
|
冲压铝罐，永不生锈 |
|
防护等级 |
|
IP20，采用防护罩可达IP55（满足户外使用） |
|
内部介质 |
|
优质聚丙烯薄膜 |
|
填充材料 |
|
特殊保护气体，或气体混合Resin |
|
接线端子 |
|
加强型可触摸，双极式，较 大接线32mm2 |
|
产品范围 |
|
额定电压100-1000V，额定容量1-100Kvar（＞30Kvar并联组合） |
|
技术标准 |
|
IEC831-1(2),IEC60831-1(2),VDE0560-46147，GB12747 |
400(415)V，3相，△接，50Hz ESBEL圆柱形小型化自愈式低压电容器主要规格型号
|
额定容量 |
额定电容 |
额定电流 |
底部螺栓 |
外形尺寸 |
设计（订货）型号 |
|
2.5 |
3×17 |
3.6 |
M12×16 |
76×110 |
ESBEL400-3-2.5 |
|
5 |
3×33 |
7.2 |
M12×16 |
76×180 |
ESBEL400-3-5 |
|
7.5 |
3×50 |
10.9 |
M12×16 |
76×240 |
ESBEL400-3-7.5 |
|
10 |
3×66 |
14.4 |
M12×16 |
88×240 |
ESBEL400-3-10 |
|
12.5 |
3×82 |
18 |
M12×16 |
88×240 |
ESBEL400-3-12.5 |
|
15 |
3×100 |
21.6 |
M12×16 |
96×260 |
ESBEL400-3-15 |
|
20 |
3×133 |
28.9 |
M12×16 |
106×260 |
ESBEL400-3-20 |
|
25 |
3×166 |
36.1 |
M12×16 |
116×260 |
ESBEL400-3-25 |
|
27.5 |
3×182 |
41 |
M12×16 |
116×310 |
ESBEL400-3-27.5 |
|
30 |
3×199 |
43 |
M12×16 |
116×310 |
ESBEL400-3-30 |
480V，3相，△接，50Hz ESBEL圆柱形小型化自愈式低压电容器主要规格型号
|
额定容量 |
额定电容 |
额定电流 |
底部螺栓 |
外形尺寸 |
设计（订货）型号 |
|
5 |
3×23 |
6 |
M12×16 |
76×180 |
ESBEL480-3-5 |
|
7.5 |
3×35 |
9 |
M12×16 |
76×240 |
ESBEL480-3-7.5 |
|
10 |
3×47 |
12 |
M12×16 |
88×240 |
ESBEL480-3-10 |
|
12.5 |
3×58 |
15.1 |
M12×16 |
88×240 |
ESBEL480-3-12.5 |
|
15 |
3×69 |
18 |
M12×16 |
96×260 |
ESBEL480-3-15 |
|
20 |
3×93 |
24 |
M12×16 |
106×260 |
ESBEL480-3-20 |
|
25 |
3×115 |
30 |
M12×16 |
116×280 |
ESBEL480-3-25 |
|
30 |
3×138 |
36 |
M12×16 |
116×310 |
ESBEL480-3-30 |
525V，3相，△接，50Hz ESBEL圆柱形小型化自愈式低压电容器主要规格型号
|
额定容量 |
额定电容 |
额定电流 |
底部螺栓 |
外形尺寸 |
设计（订货）型号 |
|
5 |
3×19 |
5.5 |
M12×16 |
76×180 |
ESBEL525-3-5 |
|
7.5 |
3×29 |
8.3 |
M12×16 |
76×240 |
ESBEL525-3-7.5 |
|
10 |
3×38 |
17 |
M12×16 |
88×240 |
ESBEL525-3-10 |
|
12.5 |
3×48 |
13.7 |
M12×16 |
88×240 |
ESBEL525-3-12.5 |
|
15 |
3×58 |
16.5 |
M12×16 |
106×260 |
ESBEL525-3-15 |
|
20 |
3×77 |
22 |
M12×16 |
116×310 |
SBEL525-3-20 |
