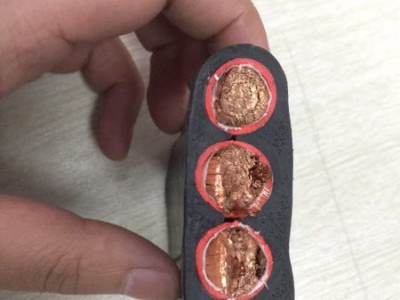

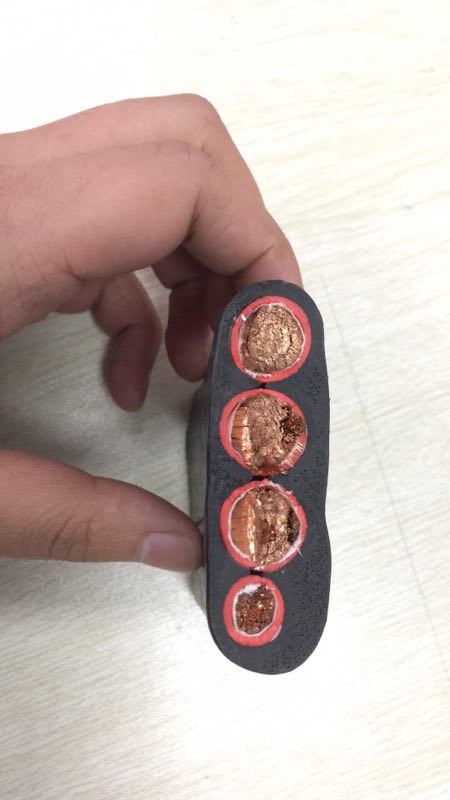

YFFB丁腈聚氯乙烯绝缘和护套扁平形软电缆
一：产品特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
二：产品执行标准
Q/HL009-2004.
阻燃性能试验执行GB12666-90规定
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
工作温度：105℃
***环境温度：固定敷设-40℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆***小为电缆外径的12倍
四：基本型号及名称
表1
|
型号 |
产品名称 |
|
YVFR |
丁腈绝缘和护套电力软电缆 |
|
YVFRP |
丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
ZR-YVFR |
阻燃丁腈绝缘和护套电力软电缆 |
|
ZR-YVFRP |
阻燃丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
YVFPR |
丁腈绝缘和护套屏蔽软电缆 |
|
YVFRP2 |
丁腈绝缘和护套铜箔屏蔽电力软电缆 |
|
YVFRB |
丁腈绝缘和护套电力软扁电缆 |
|
YVFRPB |
丁腈绝缘和护套铜编织屏蔽电力软扁电缆 |
|
YVFB |
丁腈绝缘和护套移动扁电缆 |
|
YVFPB |
丁腈绝缘和护套铜编织屏蔽移动扁电缆 |
|
YVFP2B |
丁腈绝缘和护套铜箔屏蔽移动扁电缆 |
|
ZR-YVFRPB |
阻燃丁腈绝缘和护套铜编织屏蔽移动扁电缆电缆 |
|
NH-YVFR |
耐火丁腈绝缘和护套电力软电缆 |
|
NH-YVFRP |
耐火丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
KYVFR |
丁腈绝缘和护套控制软电缆 |
|
KYVFRP |
丁腈绝缘和护套铜编织屏蔽控制软电缆 |
|
ZR-KYVFR |
阻燃丁腈绝缘和护套控制软电缆 |
|
ZR-KYVFRP |
阻燃丁腈绝缘和护套铜编织屏蔽控制软电缆 |
|
KYVFPR |
丁腈绝缘和护套屏蔽控制软电缆 |
|
KYVFRP2 |
丁腈绝缘和护套铜箔屏蔽控制软电缆 |
|
YVFP |
丁腈绝缘和护套屏蔽电力电缆 |
|
KYVFP |
丁腈绝缘和护套铜编织屏蔽控制电缆 |
|
ZR-KYVFP |
阻燃丁腈绝缘和护套屏蔽控制电缆 |
|
ZR-KVFP2 |
阻燃丁腈绝缘和护套铜箔屏蔽控制电缆 |
|
YVFP2 |
丁腈绝缘和护套铜箔屏蔽电力电缆 |
|
KYVFB |
丁腈绝缘和护套控制扁电缆 |
|
ZR-YFFB |
阻燃丁腈复合物绝缘和护套移动扁平软电缆 |
|
ZR-YFFPB |
阻燃丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFFB |
丁腈复合物绝缘和护套移动扁平软电缆 |
|
YFFBP |
丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFFRB |
丁腈复合物绝缘和护套移动扁平软电缆 |
|
YFFRBP |
丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFF |
丁腈复合物绝缘和护套电缆 |
|
YFFP |
丁腈复合物绝缘和护套铜丝屏蔽电缆 |
|
|
五：代号名称和含义
|
代号 |
代号含义 |
|
YVF |
丁腈电缆系列 |
|
P |
铜编织屏蔽 |
|
R |
多股绞合导 |
|
B |
扁电缆 |
六：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
业务受理：022-27917071，15620223891
天津华夏电线电缆厂.
